Устройство для контроля параметров однофазной электрической сети переменного тока

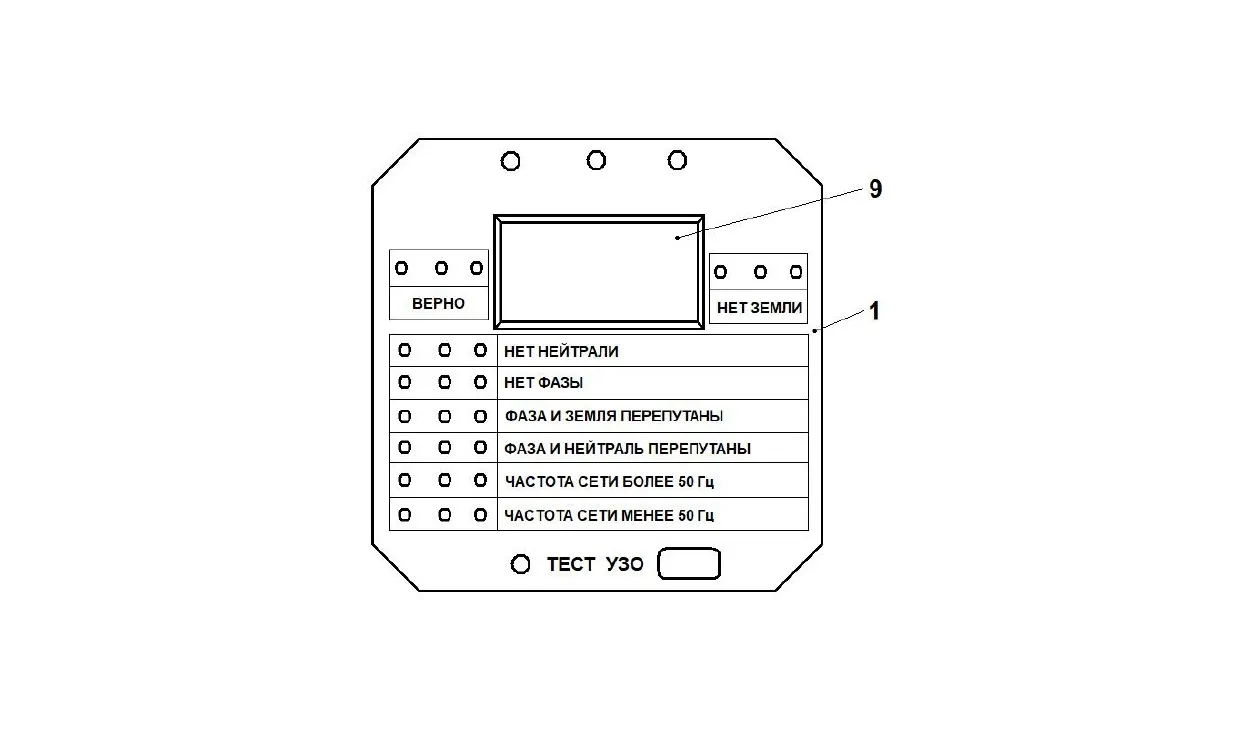

Полезная модель относится к области электротехники, в частности, к переносным приборам для контроля параметров однофазной электрической сети переменного тока, и может использоваться для проверки правильности подключения контактов розеток, работоспособности устройств защитного отключения (УЗО), измерения напряжения и электрической частоты сети. Содержит корпус со штепсельной вилкой, узел индикации правильности подключения, узел формирования тестового дифференциального тока для проверки устройства защитного отключения, узел измерения напряжения, средство отображения информации и измеритель частоты переменного напряжения, включающий средство съема сигнала с сети, средство электрической развязки и ограничения напряжения, средство формирования измерительного сигнала и вычислительный модуль. Расширяются функциональные возможности устройства за счет повышения точности контроля состояния однофазной электрической сети переменного тока.
