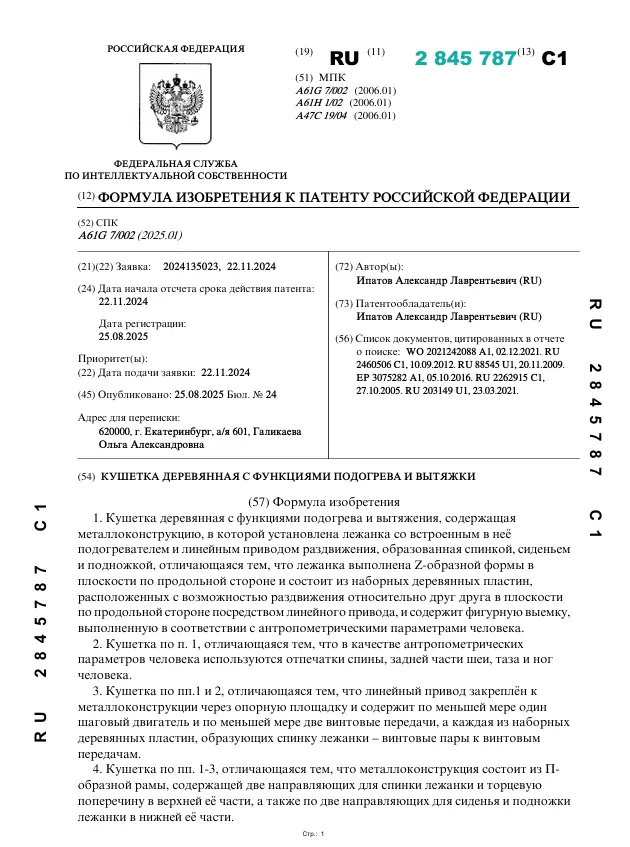

КУШЕТКА ДЕРЕВЯННАЯ С ФУНКЦИЯМИ ПОДОГРЕВА И ВЫТЯЖКИ

КУШЕТКА ДЕРЕВЯННАЯ С ФУНКЦИЯМИ ПОДОГРЕВА И ВЫТЯЖКИ.
Техническое решение относится к медицине, а именно к устройствам для физиотерапии, в частности, к вытягивающим и сгибающим устройствам для лечебной гимнастики и может быть использовано для коррекции заболеваний позвоночника.
Конструктивные элементы устройства:
Деревянное ложе кушетки в виде S-образно (зигзагообразно) изломанной плоскости образуют продольные торцы прямоугольных деревянных пластин, сомкнутых в плотную пачку. Плоскость имеет фигурную выемку в форме барельефного отпечатка человеческого тела, вытяжка позвоночника происходит при раздвижении пластин на отрезке плоскости, примыкающем к шее, спине и частично к тазу человека за счет двух выступов из анатомического отпечатка, примыкающих к подмышечным впадинам, которым придана соответствующая форма. Отпечаток рук в анатомическом ложе произвольно расширяется и удлиняется с расчетом под свободное скольжение рук при раздвижении пластин и удлинения соответствующей части плоскости ложа. Для вытягивания шейного отдела позвоночника на соответствующих по расположению пластинах деревянного ложа формируется воротниковый охват затылка. Подогрев ложа производится за счет естественной циркуляции нагретого теплоносителя в подогревателе ложа.

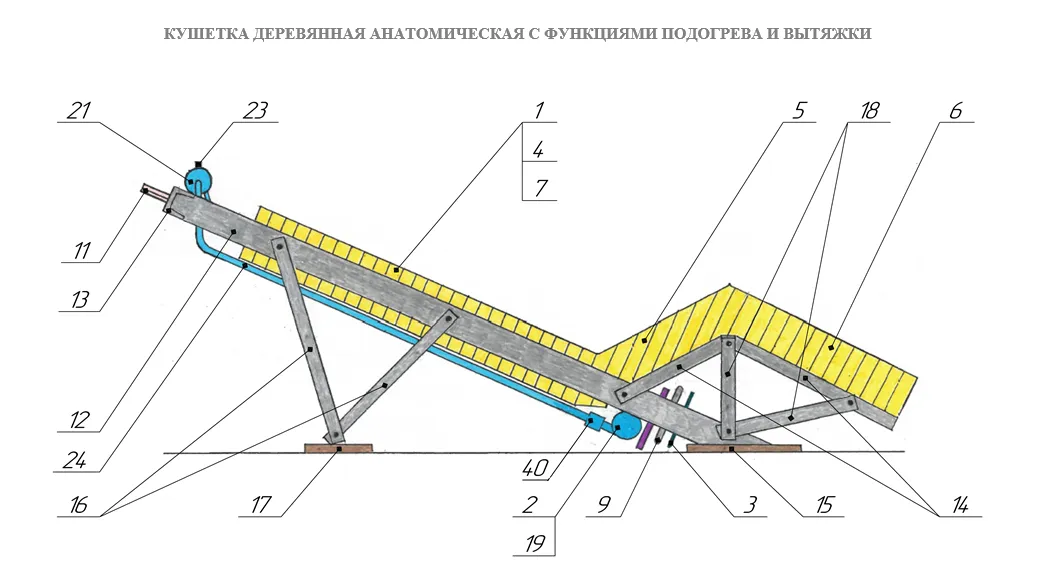

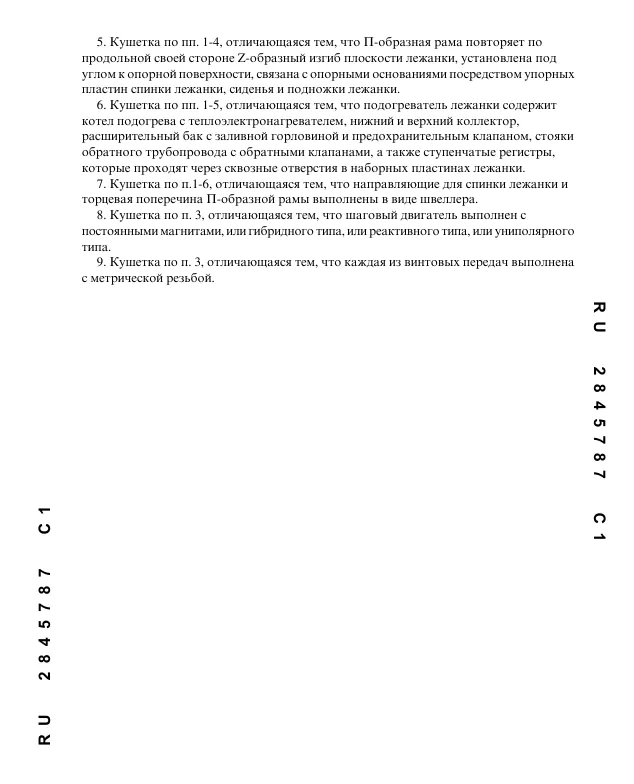

Конструкция кушетки состоит из несущего металлического каркаса, деревянного ложа, узла управления, подогревателя ложа.
Несущий каркас (перемычка, направляющие швеллеры, опорная площадка под узел управления, пластинчатые опоры, Х-образная крестовина жесткости, башмаки опор) изготовлен из металла. Х-образная крестовина жесткости соединяет большие пластинчатые опоры поперечно к плоскости деревянного ложа, обеспечивает жесткость и устойчивость конструкции, на эскизах не обозначена с целью облегчения прочтения.
Подогреватель ложа: ступенчатые регистры и стояки подогревателя ложа, стояки обратного трубопровода - выполнены из металлопластика или тонкостенной стальной нержавеющей (или черной), латунной, медной труб. Котел нагрева, плоские коллекторы, соединительные трубки, резьбы из черного металла. Покупные обратные и предохранительный клапаны, цанговые муфты - из латуни. Регулируемые по мощности нагрева водяные ТЭНы покупные или выполнены специально к геометрии котла нагрева, требуемой мощности, автоматике регулирования.
Узел управления состоит из низкооборотного электродвигателя с реостатом, шестерен, цепной передачи с тремя звездочками, гибкого привода, двух шестигранных валов, втулок. Электродвигатель установлен на металлическом суппорте, перемещаемом по опорной площадке за счет гибкого привода, двигатель может быть объединен с редуктором, снижающим число оборотов электродвигателя. Гибкий привод состоит из стальной спиральной брони, гибкой стальной жилы, полой пластиковой (или деревянной) ручки.
Последовательность работы предлагаемого технического решения:
Перед началом пользования кушеткой включается подогреватель ложа для нагрева барельефной выемки в деревянном ложе до приемлемой при тактильном контакте температуры. На участке ложа в месте расположения затылочной части головы человека предусмотрена теплоизоляция для исключения нагрева головы. Теплоноситель в закрытом контуре подогревателя ложа циркулирует в направлении: котел нагрева - плоский нижний коллектор - ступенчатые регистры - плоский верхний коллектор - расширительный бак - стояки обратного трубопровода - котел нагрева. Ступенчатые регистры прошивают деревянное ложе перпендикулярно плоскости пластин на участке шеи, спины и частично таза человека. Направление циркуляции теплоносителя задается регулированием усилий запирания в предохранительном клапане расширительного бака и обратных клапанах стояков обратного трубопровода. Температура нагрева ложа регулируется вручную или по ранее апробированной и заданной автоматике программе.
