Как получить патент на деталь?

Новая деталь, узел или конструктивный элемент изделия могут быть самостоятельным объектом патентной охраны. При этом патентуется не «деталь» как бытовое название объекта, а конкретное решение, которое воплощено в ней и соответствует требованиям выбранного вида правовой охраны.

Поэтому начинать патентование детали следует не с подготовки заявки, а с определения того, что именно создано и что необходимо защитить. В одном случае ценность разработки заключается в новой конструкции детали, в другом — в техническом решении, обеспечивающем определённый результат, в третьем — во внешнем виде изделия.



От этого зависит и вид патентной охраны. Конструктивное техническое решение может оцениваться с точки зрения возможности получения патента на полезную модель или изобретение, а особенности внешнего вида — с точки зрения охраны промышленным образцом.

Упрощённо выбор можно представить так:

Поэтому один из главных вопросов перед подачей заявки — не просто «как запатентовать деталь», а что именно в этой детали должно стать объектом патентной охраны.

Можно ли получить патент на отдельную деталь

Да, отдельная деталь может получить самостоятельную патентную охрану, если воплощённое в ней решение соответствует требованиям, установленным для соответствующего объекта патентных прав.

Сам по себе факт, что деталь предназначена для установки в более сложное устройство, не означает, что охранять можно только устройство целиком. Например, новая конструкция клапана, втулки, рабочего органа, крепёжного элемента или другого компонента может иметь самостоятельное техническое значение.

Однако необходимо отличать физическую деталь от объекта патентной охраны.

Предположим, разработан новый элемент механизма. Для конструктора это конкретная деталь определённой формы и размеров. Для целей патентования необходимо определить, какие её признаки являются существенными, как они связаны между собой, какую функцию выполняют и какой технический результат обеспечивают.

Поэтому патентная охрана может относиться не просто к изготовленному экземпляру детали, а к сформулированному техническому решению.

Если же разработка представляет собой не отдельную деталь, а устройство, включающее несколько взаимодействующих элементов, выбор объекта охраны подробнее разобран в материале как получить патент на устройство.

Что считать деталью для целей патентования

В инженерной практике под деталью обычно понимают отдельный конструктивный элемент изделия или механизма. Однако для патентования важнее не название объекта, а его техническая сущность.

Один и тот же разработчик может называть своё решение «деталью», «узлом», «модулем», «элементом конструкции» или «механизмом». Само название ещё не определяет, каким объектом патентных прав оно является.

Деталь как самостоятельный конструктивный элемент

Это может быть, например:

• корпус;
• вал;
• втулка;
• кронштейн;
• шестерня;
• крепёжный или соединительный элемент;
• клапан;
• насадка;
• рабочий орган;
• элемент медицинского или измерительного устройства.

Если новизна разработки заключается в конструкции такого объекта, необходимо определить совокупность признаков, характеризующих решение, и оценить возможность его защиты в качестве полезной модели или изобретения.

Узел из нескольких взаимодействующих элементов

На практике словом «деталь» иногда называют объект, который фактически представляет собой небольшой узел или сборочную единицу.

Например, новый клапанный узел может включать корпус, запорный элемент, пружину, направляющую и другие взаимодействующие элементы.

Это не исключает патентования. Напротив, именно взаимное расположение элементов, характер их соединения и взаимодействия могут составлять техническую сущность решения.

Поэтому при патентном анализе следует исходить не из бытового названия разработки, а из её конструкции.

Деталь как часть более сложного устройства

Отдельный элемент может использоваться только в составе более крупного изделия и при этом содержать самостоятельное техническое решение.

Например, новая деталь может:

• изменять распределение нагрузки;
• уменьшать трение;
• обеспечивать более надёжную фиксацию;
• изменять движение жидкости или газа;
• снижать вибрацию;
• повышать герметичность;
• упрощать сборку или обслуживание устройства.

В такой ситуации необходимо определить, где находится техническая сущность разработки: в самой детали либо в системе взаимодействия детали с другими элементами устройства.

От ответа на этот вопрос может зависеть и содержание будущей формулы патента.

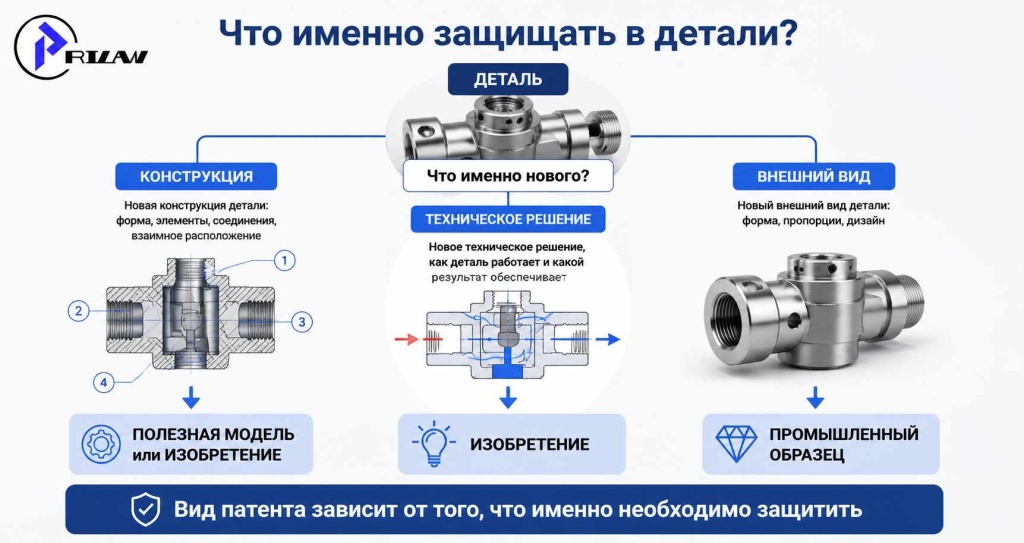

Что именно можно защитить в детали

Перед выбором вида патента полезно разделить три принципиально разные ситуации.

Конструкцию детали

Если новое решение заключается в конструктивном выполнении детали, анализируются её существенные технические признаки.

Это могут быть особенности формы выполнения элементов, их расположения, соединения и взаимосвязи, соотношения конструктивных частей и другие признаки, характеризующие устройство.

Такое решение потенциально может рассматриваться для охраны полезной моделью или изобретением.

Техническое решение, связанное с работой детали

Иногда ценность разработки заключается не столько во внешней конфигурации отдельной детали, сколько в техническом решении, реализованном с её помощью.

Например, изменение конструкции может обеспечивать новый характер взаимодействия элементов, изменять движение среды, передачу усилия или другой технический процесс.

В такой ситуации необходимо определить техническую сущность решения и оценить, каким объектом её правильнее охранять.

Внешний вид детали

Совершенно другая ситуация возникает, когда новое решение связано прежде всего с внешним видом изделия.
Тогда техническая функция детали и её визуальное решение должны анализироваться отдельно. Для охраны решения внешнего вида изделия может использоваться промышленный образец.

Основную развилку удобно представить следующим образом:

Что нового в детали	Что необходимо анализировать	Возможный объект охраны
Конструкция	Конструктивные элементы, их выполнение, связи и взаимное расположение	Полезная модель или изобретение
Техническое решение	Совокупность технических признаков и достигаемый технический результат	Изобретение; для решения, относящегося к устройству, также анализируется возможность ПМ
Внешний вид	Особенности внешнего вида изделия	Промышленный образец
Конструкция и внешний вид	Технические и визуальные особенности по отдельности	Возможно сочетание нескольких объектов охраны

Таким образом, одна и та же физическая деталь потенциально может содержать несколько различных объектов интеллектуальной собственности.

Когда деталь можно защитить полезной моделью

В качестве полезной модели охраняется техническое решение, относящееся к устройству. Поэтому при патентовании детали необходимо прежде всего определить, может ли разработка рассматриваться именно как такое техническое решение.

При этом недостаточно показать, что изготовленная деталь отличается от ранее выпускавшихся изделий.
Необходимо определить признаки технического решения и проверить его соответствие требованиям патентоспособности.

Полезная модель должна быть новой и промышленно применимой. Изобретательский уровень самостоятельным критерием патентоспособности полезной модели не является.

Подробнее о том, какие технические решения могут получить такую охрану, читайте в материале что можно запатентовать как полезную модель.

Отдельно требования к новизне, промышленной применимости и анализу существенных признаков разобраны в статье критерии патентоспособности полезной модели.

Когда деталь можно защитить как изобретение

Изобретение предоставляет другой режим патентной охраны. В отличие от полезной модели, объектами изобретения не ограничиваются только решения, относящиеся к устройству.

Поэтому при разработке новой детали необходимо анализировать не только её конструкцию, но и техническую сущность решения в целом.

Например, если разработка связана не только с новым конструктивным выполнением детали, но и с определённым способом, необходимо рассматривать возможность патентования соответствующего решения в качестве изобретения.

При этом выбор между изобретением и полезной моделью нельзя сводить к правилу:

простая конструкция — полезная модель, сложная — изобретение.

Сложность изделия сама по себе не является таким критерием.

Для изобретения оцениваются новизна, изобретательский уровень и промышленная применимость.

Подробнее о допустимых объектах читайте в статье что можно запатентовать как изобретение, а требования к техническому решению подробно разобраны в материале критерии патентоспособности изобретения.

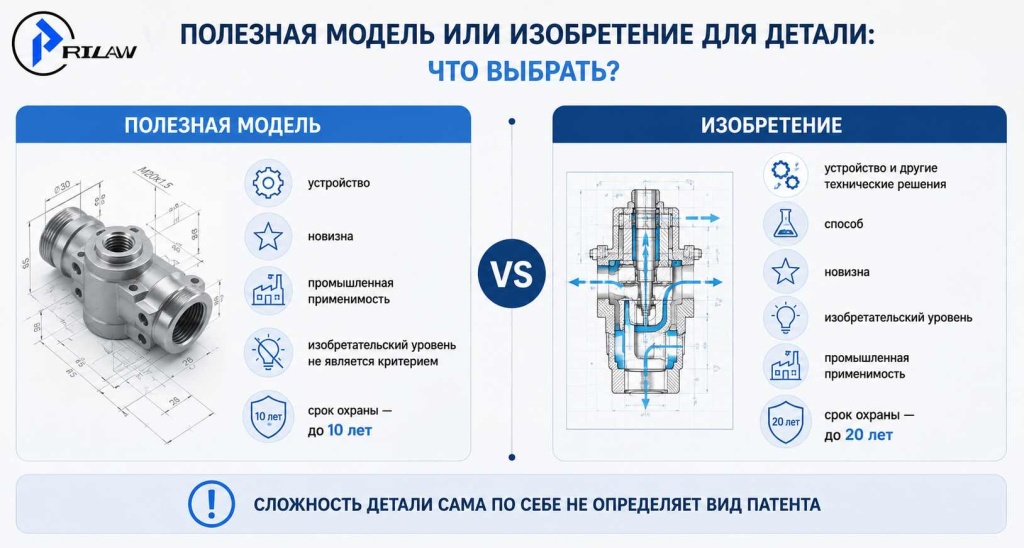

Полезная модель или изобретение: что выбрать для детали

Если новая деталь представляет собой техническое решение, относящееся к устройству, в ряде случаев возникает выбор между двумя вариантами патентной охраны.



Главное — принимать решение не по размеру или субъективной сложности детали, а с учётом сущности разработки, уровня техники, требований патентоспособности и требуемой стратегии охраны.

Критерий	Полезная модель	Изобретение
Может охраняться устройство	Да	Да
Может охраняться способ	Нет	Да
Новизна	Требуется	Требуется
Изобретательский уровень	Не является критерием	Требуется
Промышленная применимость	Требуется	Требуется
Максимальный срок действия исключительного права	10 лет	20 лет

При этом таблица не должна использоваться как автоматический алгоритм выбора. Например, отсутствие требования изобретательского уровня для полезной модели ещё не означает, что этот вариант всегда предпочтительнее.

Необходимо учитывать, что именно предполагается защищать, какой объём правовой охраны нужен и какие известные технические решения выявлены при поиске.

Подробное сравнение двух стратегий вынесено в отдельный материал полезная модель или изобретение.

Когда внешний вид детали можно защитить промышленным образцом

Не всякая ценная особенность новой детали является техническим решением.

Если оригинальность заключается во внешнем виде изделия, следует отдельно рассмотреть возможность охраны промышленным образцом.

Здесь важно не смешивать два разных объекта. Например, новая форма корпуса или другой детали может одновременно иметь техническое значение и формировать особенности внешнего вида изделия.

В первом случае необходимо анализировать техническое решение. Во втором — решение внешнего вида.

Поэтому визуально необычная форма детали сама по себе ещё не отвечает на вопрос, следует ли защищать её полезной моделью, изобретением или промышленным образцом. Сначала необходимо установить, какие особенности формы выполняют техническую функцию, а какие определяют внешний вид изделия.

Если основная сложность заключается именно в выборе между защитой технической конструкции и дизайна, подробнее этот вопрос разобран в материале «промышленный образец или полезная модель».

После того как объект охраны определён и принято решение защищать внешний вид изделия, дальнейший порядок действий можно посмотреть в инструкции «как запатентовать промышленный образец».

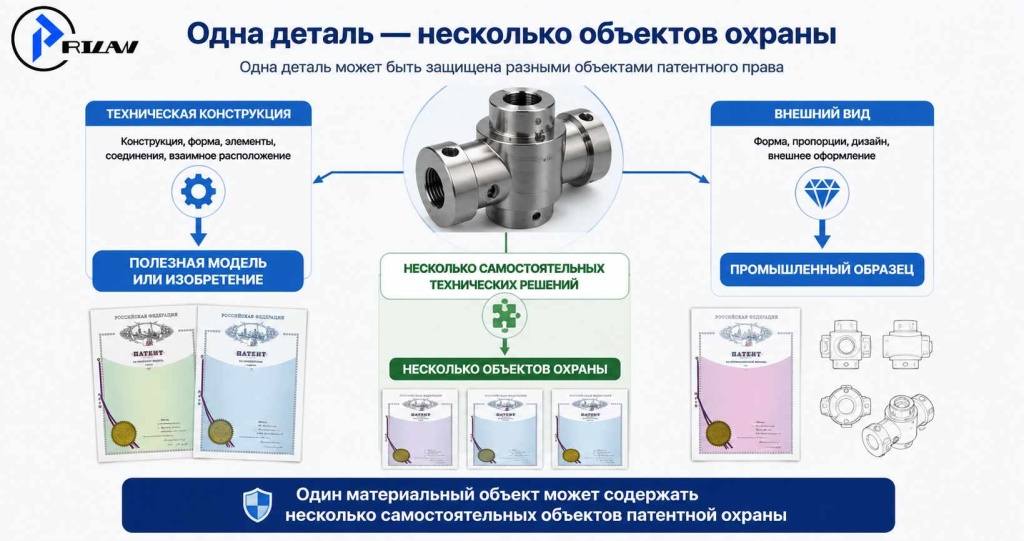

Можно ли защитить одну деталь несколькими патентами

В некоторых разработках технические и визуальные решения существуют одновременно. Поэтому один материальный объект не всегда означает один объект патентных прав.

Конструкция и внешний вид

Предположим, разработана новая деталь, конструкция которой обеспечивает технический результат, а её внешний вид одновременно имеет самостоятельные особенности.

Тогда потенциально могут анализироваться два направления:

техническое решение → изобретение или полезная модель;

решение внешнего вида → промышленный образец.

Такие объекты защищают разные аспекты разработки.

Разные технические решения в одной детали

В одной разработке могут присутствовать и несколько технических решений.

Однако нельзя автоматически исходить из принципа «одно отличие — один патент». Необходимо установить техническую сущность каждого решения, связь между признаками и достигаемым результатом, а также учитывать требования к единству заявки.

Поэтому вопрос о количестве заявок решается после анализа самой разработки и уровня техники.

Как определить, какие признаки детали нужно защищать

Одна из самых важных задач перед подготовкой заявки — перейти от конкретного изготовленного изделия к существенным признакам технического решения.



Для этого полезно последовательно ответить на несколько вопросов.

Определите отличия от известных решений

Сначала необходимо установить, чем разработанная деталь отличается от известных аналогов.

Это может быть новое расположение элемента, форма его выполнения, соединение частей, соотношение размеров, взаимное расположение элементов или другая техническая особенность.

Однако самого наличия отличия недостаточно.

Установите функцию отличительных признаков

Следующий вопрос:

Что именно делает этот признак?

Например, изменение положения опорного элемента может изменять распределение нагрузки. Новая геометрия канала — характер движения жидкости. Другое расположение уплотнения — условия герметизации соединения.
Так устанавливается функциональное значение признака.

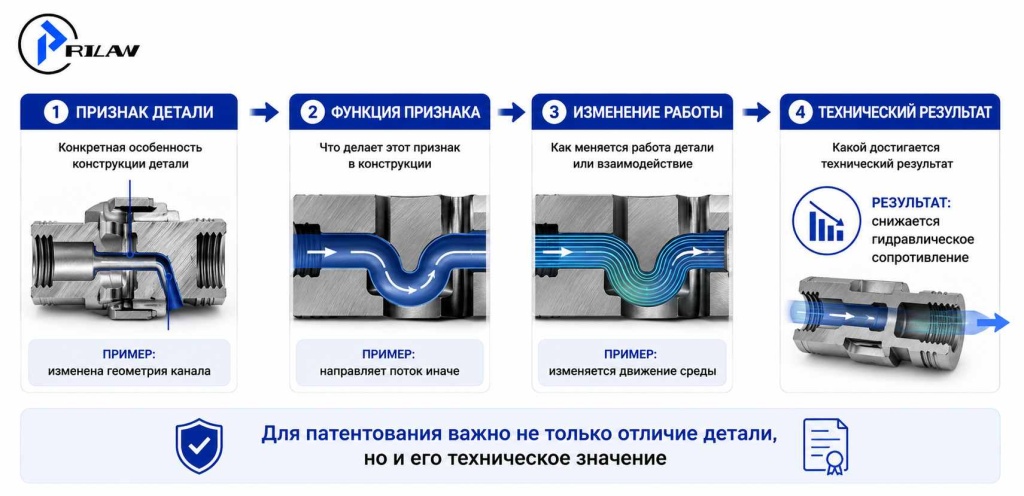

Определите технический результат

После этого необходимо установить причинно-следственную связь:

Например:

изменена геометрия канала → изменяется характер движения потока → уменьшается гидравлическое сопротивление.

Или:

изменено положение опоры → иначе распределяется нагрузка → снижается вибрация.

Такой анализ помогает отделить признаки, имеющие значение для технического решения, от случайных особенностей конкретного изготовленного образца.

Подробнее о том, как устанавливается связь между признаками разработки и достигаемым эффектом, читайте в материале технический результат.

Зачем проводить патентный поиск по детали

До подготовки заявки желательно определить, какие решения уже известны в соответствующей области техники.

При поиске важно анализировать не только изделия, внешне похожие на новую деталь. Два объекта могут выглядеть по-разному, но иметь близкую совокупность технических признаков. Возможна и обратная ситуация: внешне похожие изделия содержат различные технические решения.

Патентный поиск помогает:

• выявить наиболее близкие аналоги;
• оценить отличительные признаки разработки;
• определить, какие решения уже известны;
• скорректировать предполагаемый объём охраны;
• обоснованнее выбрать между полезной моделью и изобретением;
• снизить риск подготовки заявки на уже известное решение.

Результаты поиска полезно анализировать до окончательной подготовки формулы, поскольку найденный уровень техники непосредственно влияет на то, какие признаки разработки имеют значение для будущей охраны.

Подробнее о видах поиска, базах и методике анализа документов читайте в статье патентный поиск.

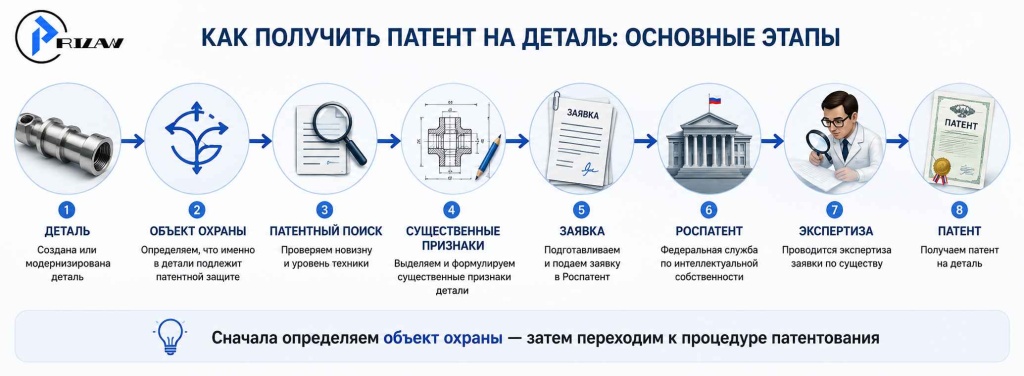

Как получить патент на деталь: основные этапы

После определения объекта охраны можно переходить непосредственно к процедуре патентования.

В общем виде маршрут выглядит так:

1. Определить, что именно создано

Необходимо разобраться, представляет ли разработка самостоятельную деталь, узел, часть более сложного устройства либо решение, которое правильнее рассматривать в составе устройства в целом.

2. Выбрать объект патентной охраны

Определяется, что именно требуется защищать:

• конструктивное техническое решение;
• другое техническое решение;
• внешний вид изделия;
• несколько самостоятельных аспектов разработки.

После этого можно выбирать между полезной моделью, изобретением и промышленным образцом.

3. Провести патентный поиск

Поиск позволяет определить известный уровень техники, выявить близкие решения и уточнить отличительные признаки разработки.

4. Определить существенные признаки решения

Необходимо установить, какие признаки характеризуют техническую сущность разработки и связаны с достигаемым результатом.

Это один из наиболее важных этапов: именно содержание технического решения впоследствии отражается в материалах заявки и влияет на объём охраны.

5. Подготовить заявку

Состав материалов зависит от выбранного объекта патентования.

На этом этапе готовятся предусмотренные для соответствующей заявки документы, включая материалы, раскрывающие сущность заявляемого решения.

Подробно воспроизводить требования к описанию и формуле здесь не будем: для каждого объекта им посвящены отдельные материалы нашего патентного кластера.

6. Подать заявку в Роспатент

После подготовки материалов заявка подаётся в установленном порядке.

Важно, чтобы к моменту подачи уже были определены объект охраны, техническая сущность решения и стратегия патентования. Попытка решать эти вопросы после подготовки комплекта документов нередко приводит к необходимости существенной переработки заявки.

7. Пройти экспертизу

После подачи заявка рассматривается Роспатентом в соответствии с процедурой, предусмотренной для выбранного объекта.

На этой стадии могут возникать запросы экспертизы, требующие анализа и подготовки мотивированного ответа.

8. Получить патент

При положительном результате экспертизы и выполнении необходимых требований сведения вносятся в соответствующий государственный реестр и выдаётся патент.



При этом конкретная процедура зависит от того, какой объект выбран для защиты.

Если конструкцию детали решено защищать как полезную модель, дальнейший маршрут подробно разобран в пошаговой инструкции по патентованию полезной модели.

Для решений, выбранных для охраны в качестве изобретения, используйте материал как получить патент на изобретение.

Именно такое разделение позволяет сначала решить вопрос «что патентовать?», а затем переходить к подробной процедуре выбранного вида патентования.

Сколько стоит получить патент на деталь

Стоимость патентования детали нельзя определить только по названию или размеру объекта.

Расходы зависят прежде всего от того, какой объект выбран для правовой охраны и какой объём работы потребуется для подготовки заявки.

На стоимость могут влиять:

• выбранный вид патентной охраны;
• сложность технического решения;
• необходимость патентного поиска;
• количество выявленных решений и объём их анализа;
• качество исходных технических материалов;
• сложность подготовки описания и формулы;
• количество пунктов формулы;
• необходимость подготовки или доработки чертежей;
• государственные пошлины;
• необходимость профессионального сопровождения заявки;
• подготовка ответов на запросы экспертизы.

Поэтому корректнее сначала определить объект охраны и провести предварительный анализ разработки, а уже после этого рассчитывать расходы.

Калькулятор стоимости патентования

Онлайн-калькулятор для оценки затрат патентования

1. Выберите объект для патентования

Изобретение

Полезная модель

Промышленный образец

2. Условия международного патентного поиска

Патентный поиск 10 дней

Патентный поиск 5 дней

Не нужен

3. Выберите срок патентования

Стандартный: 6-8 мес.

Ускоренный: 2 мес.

4. Укажите количество пунктов формулы

Подобрать класс МПК

Международная патентная классификация (МПК) представляет собой систему классификации технических решений (изобретения, полезные модели), состоящую из 9 разделов, используемую для каталогизации и организации патентных документов по их содержанию и предмету.

Подобрать класс МКПО

Международная классификация промышленных образцов (МКПО) - это система классификации с функциональными и эстетическими характеристиками, используемая при составлении заявок на патентование промышленных образцов, т.е. изделий, обладающих новыми внешними признаками и промышленной применимостью.

8 (800) 777-01-50 Заказать звонок

Стоимость услуг

Патентный поиск

0 руб.

Подготовка заявки и ведение делопроизводства

22 500 руб.

Услуги по ускорению

0 руб.

Стоимость наших услуг

Стоимость услуг рассчитана для объекта средней сложности и является ориентировочной. Предметный расчёт производиться после ознакомлением с объектом патентования на первичном этапе консультации.

22 500 руб.

Размер госпошлин

Пошлина Роспатента при подаче заявки

2 450 руб.

Пошлина за экспертизу по существу

8 050 руб.

Тариф Роспатента за ускоренный поиск

0 руб.

Регистрация

10 000 руб.

Выдача патента

3 000 руб.

Общая сумма пошлин

Расчёт официальных платежей произведён без учёта льгот и скидок. Получить рекомендации по снижению стоимости пошлин, возможно на первичной консультации у специалиста, при более детальном ознакомлении с материалами.

23 100 руб.

Общая стоимость

47 100 руб.

Заказать услугу

Заказать услугу

Оставьте свои контактные данные и мы вам перезвоним

Отправить

Нажимая кнопку «Отправить», я подтверждаю свою дееспособность, и даю согласие на получение информации от Сервиса «Prilan», согласие на обработку персональных данных в соответствии с Политикой конфиденциальности и Пользовательским соглашением.

Предварительно рассчитать расходы с учётом объекта патентования, государственных пошлин и необходимых услуг можно с помощью калькулятора пошлин и услуг патентования.

Кто может получить патент на деталь

При патентовании важно различать несколько понятий: автор, заявитель и патентообладатель — не всегда одно и то же лицо.

Автором признаётся гражданин, творческим трудом которого создан соответствующий результат интеллектуальной деятельности.

При этом право на получение патента в предусмотренных законом случаях может принадлежать другому лицу или перейти к нему по установленному основанию.

Поэтому патентообладателем не обязательно будет непосредственно автор разработки. Это особенно важно для служебных разработок, проектов, создаваемых несколькими авторами, а также случаев передачи права на получение патента.

Если деталь разработана в компании или несколькими специалистами, вопрос о принадлежности права на получение патента желательно определить до подачи заявки.

Что даёт патент на деталь

Патентная охрана позволяет закрепить исключительное право не на абстрактную идею новой детали и не на любой внешне похожий объект, а на охраняемое решение в пределах предоставленного патентом объёма правовой охраны.

В зависимости от вида патента это может иметь значение для:

• защиты разработки от неправомерного использования;
• вывода собственного изделия на рынок;
• производства продукции;
• лицензирования технологии;
• отчуждения исключительного права;
• переговоров с инвесторами и производственными партнёрами;
• формирования патентного портфеля компании;
• повышения защищённости ключевых технических решений от копирования конкурентами.

При этом практическая ценность патента во многом зависит от того, насколько правильно определён объект охраны и сформирован её объём.

Слишком узкое описание конкретного исполнения детали может оставить конкурентам простые пути обхода. Чрезмерно широкие притязания, напротив, могут не соответствовать известному уровню техники.

Частые ошибки при патентовании детали

Пытаться запатентовать просто «деталь»

Для заявки необходимо определить объект патентной охраны и техническую сущность решения, а не ограничиваться названием изделия.

Выбирать между полезной моделью и изобретением по сложности конструкции

Принцип «простое — полезная модель, сложное — изобретение» некорректен. Выбор зависит от объекта, признаков решения, уровня техники, требований патентоспособности и стратегии охраны.

Путать техническую конструкцию и внешний вид

Оригинальная форма может иметь как техническое, так и визуальное значение. Эти аспекты необходимо анализировать раздельно.

Описывать только конкретный изготовленный экземпляр

Размеры, материалы и особенности опытного образца не всегда являются теми признаками, которые должны определять будущий объём охраны.

Сначала необходимо выявить техническую сущность решения.

Не связывать признаки с техническим результатом

Недостаточно написать, что новая деталь отличается формой, расположением элементов или соединением частей.

Нужно понимать:

что делает этот признак → что изменяет в работе → какой результат обеспечивает.

Подавать заявку без анализа уровня техники

Без поиска трудно оценить, какие признаки действительно отличают разработку от известных решений и насколько обоснован предполагаемый объём охраны.

Раскрывать разработку до определения стратегии защиты

Публикация технических материалов, демонстрация разработки, продажа изделий и иные формы раскрытия до подачи заявки могут создавать патентные риски. Поэтому вопрос о защите разработки желательно решать до её публичного вывода на рынок.

Как перейти от новой детали к патенту

Если разработана новая деталь, не стоит начинать с механического заполнения заявления или подготовки формулы.

Первый вопрос должен быть другим:

Что именно является новым в этой детали и что необходимо поставить под правовую охрану?

Дальнейшая стратегия строится от ответа:

новая конструкция
→ анализируем полезную модель и изобретение;

другое техническое решение
→ анализируем возможность охраны изобретением;

новый внешний вид
→ анализируем промышленный образец;

несколько самостоятельных решений
→ рассматриваем комбинированную стратегию патентной охраны.

После выбора объекта можно переходить к патентному поиску, определению существенных признаков, подготовке заявки и процедуре получения патента.

Если при предварительном анализе выбран режим полезной модели, можно также перейти к услуге патентование полезной модели.

Если разработку целесообразно защищать как изобретение — к услуге патентование изобретения.

Если самостоятельным объектом охраны является внешний вид детали — патентование промышленного образца.

Главное — не выбирать вид патента только по названию изделия. Одна и та же «деталь» в зависимости от технической сущности разработки и целей заявителя может требовать совершенно разной стратегии защиты.

Часто задаваемые вопросы
