Патент на полезную модель Устройство для автоматического формирования складок на шторах

Предлагается к продаже патент на полезную модель № 188765 "Устройство для автоматического формирования складок на шторах"

Срок действия патента  09.01.2019 - 09.01.2029

Ссылка для просмотра видео https://cloud.mail.ru/public/4LrZ/mvZtGtvuf

 snabokov11@mail.ru

 При всем мnaногообразии типов крепления классических штор к карнизу, все они имеют общий недостаток – при их сдвижении или раздвижении складки на них образуются, как правило, хаотично.

 На некоторых участках складки могут быть направлены в одну сторону, а на других в другую, а так же расстояние между складками получается беспорядочным и неравномерным. Чтобы сделать внешний вид штор более эстетичным после сдвижения или раздвижения, их приходится постоянно поправлять и выравнивать, на что уходит время, и не всегда достигается нужный результат.

Полезная модель относится к устройствам для подвижного крепления штор и может быть широко использована для декорирования оконных и дверных проемов жилых, офисных и других помещений.

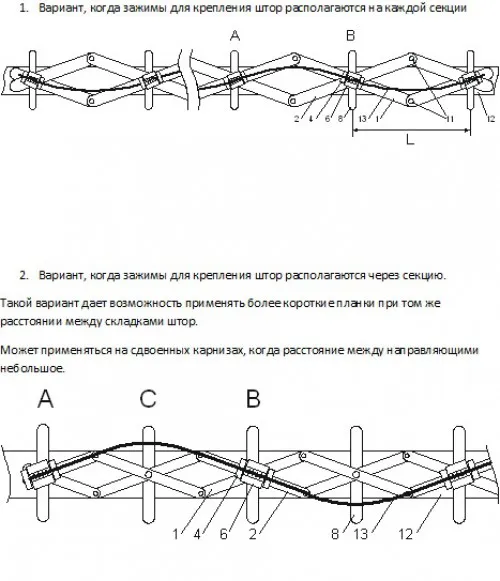

Автоматическое формирование на шторах складок одинакового размера и правильного направления изгиба при любом положении шторы достигается за счет того, что зажимы, или иные приспособления, на которых держится штора соединяются с помощью ножничного механизма, состоящего из шарнирно соединенных между собой по центру планок одинакового размера, образующих секции «А» и «В», которые в свою очередь так же шарнирно соединяются между собой,  при этом у одной из секций зажим, или иное приспособление на которых держится штора, связан с нижней планкой и во время работы устройства может поворачиваться только вместе ней, а у другой связан с верхней планкой и может поворачиваться только вместе ней.

Работа устройства осуществляется следующим образом:

При раздвижении или сдвижении шторы так же раздвигаются или сдвигаются секции устройства, при этом расстояние между соседними секциями всегда будет одинаковым, следовательно, и расстояние между соседними складками шторы так же будет одинаковым.

При раздвижении или сдвижении штор и секций так же одинаково меняется и угол между верхними и нижними планками каждой секции.

При этом меняется и угол поворота зажимов. Так как зажим через скобу на одной секции связан с нижней планкой, а на другой с верхней, то на секции «А» зажим, а вместе с ней и складка на шторе, будет поворачиваться в одну сторону, а на секции «В» в противоположную.

 Таким образом, изгиб складок на шторах создается в строго определенном направлении. При этом при раздвижении шторы изгиб становится меньше, а при сдвижении больше.

При реализации заявляемого решения могут быть получены следующие технические результаты:

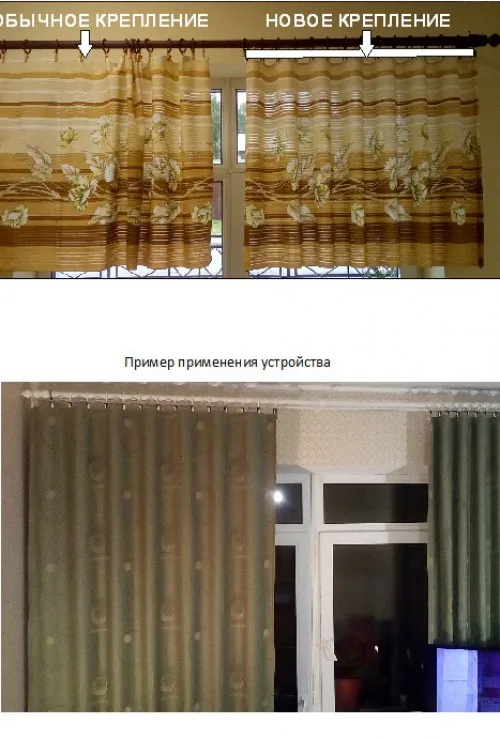

1. Автоматическое формирование на шторах складок одинакового размера и правильного направления независимо от ее положения, что делает внешний вид штор более эстетичным.

2. Удобство в процессе крепления шторы, так как расстояние между зажимами или иными приспособлениями, на которых держится штора, всегда одинаковое.

Формула полезной модели:

1. Устройство для автоматического формирования у штор складок одинакового размера и правильного направления изгиба характеризующееся тем, что зажимы, или иные приспособления, на которых держится штора соединяются с помощью ножничного механизма, состоящего из шарнирно соединенных между собой по центру планок одинакового размера, образующих секции, которые в свою очередь так же шарнирно соединяются между собой,  при этом у одной из секций зажим, или иное приспособление на которых держится штора, связан с нижней планкой и во время работы устройства может поворачиваться только вместе ней, а у другой связан с верхней планкой и во время работы устройства может поворачиваться только вместе ней.

2. Устройство по п. 1, отличающееся тем, что зажимы, или иные приспособления, на которых держится штора, располагаются не на каждой секции, а через одну.
