Способ очистки воздушного потока и устройство для его осуществления

Группа изобретений, патент № 2838445, бюллетень № 11 от 20.04.2025

Патент описывает способ очистки воздушного потока от пыли, камешков, твёрдых и жидких частиц и устройство для осуществления способа очистки.

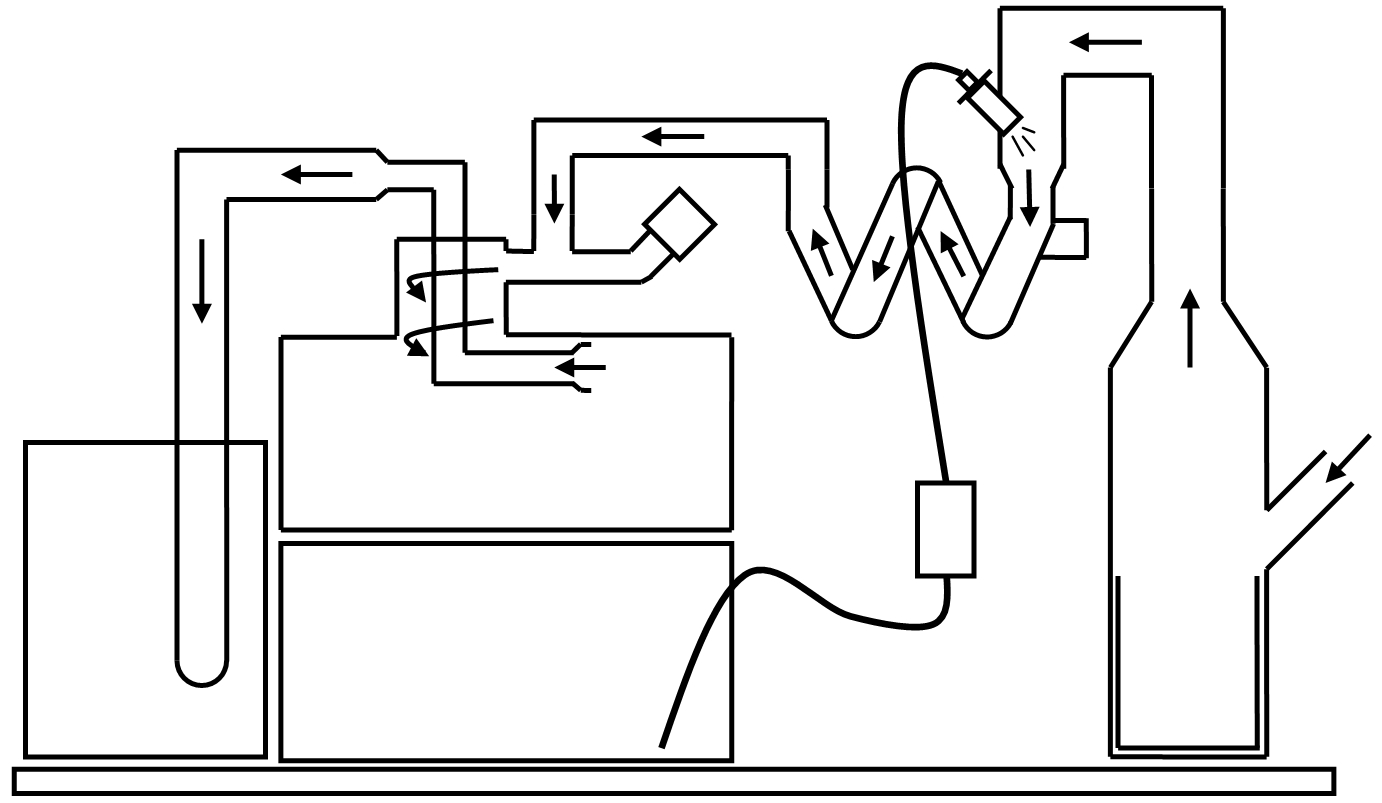

Очистка воздуха происходит при помощи последовательно расположенных фильтра грубой очистки, двух аквафильтров, фильтрующего элемента.

Преимущества данной системы очистки:
• эффективность очистки значительно выше, чем у циклонного фильтра;
• последний фильтр (фильтрующий элемент) забивается очень медленно за счёт фильтрации воздуха в аквафильтрах;
• низкое сопротивление движению воздушного потока и, в то же время, высокая эффективность очистки;
• эффективность очистки можно изменить при помощи изменения количества витков спирали.

Система очистки может применяться в:
• бытовых и промышленных пылесосах для сухой и влажной уборок;
• промышленных фильтрах и очистителях воздуха;
• прочих системах очистки воздуха.

Формула изобретения
1. Способ очистки воздушного потока от пыли, камешков, твёрдых и жидких частиц, заключающийся в его пропускании через последовательно расположенные фильтр грубой очистки, П-образный воздуховод, спиральный воздуховод с инжекцией воды перед спиралью, циклонный фильтр, фильтрующий элемент.
2. Устройство системы очистки воздушного потока от пыли, камешков, твёрдых и жидких частиц, для реализации способа в п. 1, включающее в себя последовательно расположенные фильтр грубой очистки для камешков и крупных частиц, в котором воздушный поток движется по воздуховоду вниз и входит в корпус фильтра, где замедляется, потом движется вверх по воздуховоду большего диаметра, П-образный воздуховод, предназначенный для исключения возвращения или попадания воды в воздуховоды или фильтры, которые находятся перед П-образным воздуховодом, спиральный воздуховод с инжектором воды перед спиралью, циклонный фильтр, в котором выпускная трубка выведена вбок за пределы циклона, фильтрующий элемент.
