Способ совместной защиты металлических сооружений от грозовых разрядов и электрохимической коррозии

Гроза относится к быстротекущим, бурным и чрезвычайно опасным атмосферным явлениям природы. По статистике  каждую секунду на нашей планете молния бьет в землю около 100 раз, и 1% этих ударов приходится на человека.Молнии, грозовой потенциал представляют для жизни человека и имущества реальную и многообразную угрозу. Очень опасно во время грозы разговаривать по мобильному телефону. Были случаи, когда входящий звонок становился причиной попадания молнии в человека разговаривающего по сотовому телефону и поражение человека.
           Для защиты от молний используются как организационные меры (предупреждения), так и различные инженерные методы. В отличие  от существующих способов грозозащиты предложенный  в изобретение  защитный молниеулавливатель является  потенциально активным контуром заземления, что позволит уловить не только грозовой разряд, но и придать  ему принудительное направление  от защищаемого объекта на молниеприёмник, имеющего положительно заряженный заземлитель, что выражается в получение эффективной  регулируемой системы молниезащиты. Электрозащитная установка (ЭЗУ)  включённая в систему выполняя функцию катодной защиты наводит на молниеприёмник положительный электропотенциал относительно земли, поэтому молниеприёмник становится активным  грозоулавливателем. Существующая нормативная документация  (ГОСТ 9.602) ужесточает требования к критериям  электрохимической защиты сооружений, например по коррозионной агрессивности грунта , и этот способ позволит  сократить расходы для отдельной установки  систем защиты. Технический результат, достигаемый при реализации заявляемого способа и применение его на опасных производственных объектах, состоит в обеспечении их сохранности от грозовых разрядов, предотвращению коррозионных разрушений элементов системы молниезащиты и одновременно защита от электрохимической коррозии  сооружений и подводящих к ним подземных трубопроводов, а так же обеспечит безопасность   людей, находящихся   на территории объекта от ударов молний, например при пользовании сотовыми телефонами.

Предлагаемый способ позволит

ü  Регулировать эффективное применение системы молниезащиты, то есть своевременно в период грозовой угрозы регулировать технические параметры системы. Режим работы молниезащитной системы при грозе регулировать относительно увеличения положительного потенциала на молниеприемнике и контуре заземления с сохранением необходимой величины катодного тока и величины эффективного защитного потенциала на защищаемом подземном сооружение с применением включения дополнительного регулировочного сопротивления в цепь «электрозащитная установка - контактное устройство на защищаемом сооружение».

ü  Наведение положительного электропотенциала на молниеприемник и контур заземления способствует целевому принудительному улавливанию отрицательно заряженных грозовых разрядов, так как разноименно заряженные частицы притягиваются друг к другу.

ü  Наличие положительного потенциала на молниеприемнике и контуре заземления способствует принудительному отводу от защищаемого сооружения положительно заряженных грозовых зарядов, так как одноименно заряженные частицы отталкиваются друг от друга.

ü  Получение отрицательного потенциала на защищаемом сооружении обеспечивает катодную поляризацию подземного металлического сооружения, что является дополнительным эффективным фактором при отводе грозового разряда от защищаемого сооружения на молниеприемник.

Изобретение относится к области защиты металлических сооружений от электрохимической коррозии и грозовых разрядов/

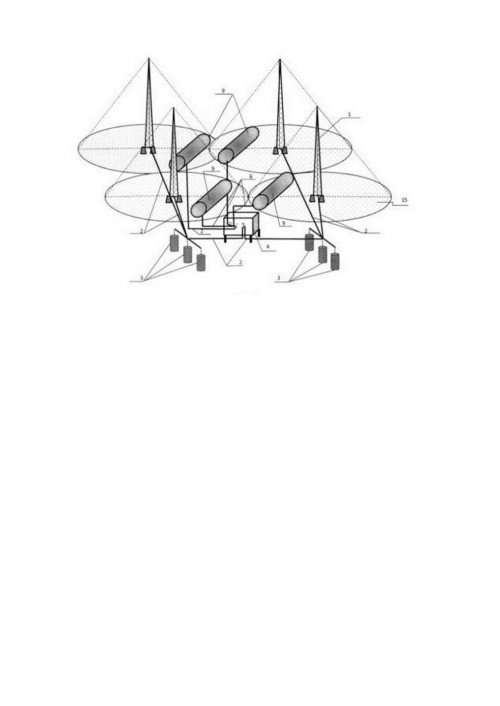

Способ включает использование системы катодной защиты от коррозии, содержащей источник постоянного тока и

углеграфитовое анодное заземление, с системой молниезащиты, содержащей стержневой молниеприемник и токоотвод,

посредством контактного устройства и стального электрода сравнения, при этом углеграфитовое анодное заземление системы

катодной защиты используют в качестве контура заземления молниезащиты, устанавливают режимы работы «режим без грозы»

и «режим гроза», причем катодную поляризацию металлических объектов обеспечивают в постоянном режиме, а режим

грозоотведения подключают к системе катодной защиты в период опасности грозовых разрядов, при этом обеспечивают

отведение грозовых разрядов от защищаемого объекта путем наведения на систему молниезащиты положительного

электрохимического потенциала, величина которого не превышает 90 В относительно стального электрода сравнения.
