Полезная модель относится к бытовой технике, в частности, к механическим бельевым сушилкам, и может быть использована для сушки белья, например, на балконах или лоджиях жилых домов. Технический результат, который может быть получен с помощью предлагаемой полезной модели сводится к упрощению конструкции и монтажа, надежности и простоте в эксплуатации, снижению себестоимости. Механическая бельевая сушилка состоит из двух перекладин, выполненных в виде направляющих штанг 1, на концах которых с одной стороны жестко установлены цанги 2 крепежные, выполненные с возможностью крепления горизонтально относительно поверхности земли, например, на балконы или лоджии, при этом между направляющими штангами 1 с одной стороны жестко установлена консоль, выполненная в виде полуосей 3, а на концах последних установлен шкив 4 ведущий, элементы навески белья выполнены, по крайней мере, в виде одной струны 5, при этом на направляющих штангах 1 последовательно установлены опорные планки 6 с роликами 7 и тросом 8 цепи, замыкающие планки 9 со шкивом 10 ведомым, а трос 11 развертки цепи установлен между шкивами 4 и 10 ведущим и ведомым соответственно, при этом полуоси 3 установлены на редуктор 12 с ручкой 13 троса 11 развертки цепи, причем редуктор 12 установлен с возможностью жесткого крепления вертикально на поверхности стены (на фиг. не показана), а струна 5 закреплена между опорными планками 6 и замыкающей планкой 9 соответственно, например, если количество струн 5 - четыре. Ил.1. 1 п. ф-лы

Область техники, к которой относится полезная модель

Полезная модель относится к бытовой технике, в частности, к механическим бельевым сушилкам, и может быть использована для сушки белья, например, на балконах или лоджиях жилых домов.

Уровень техники

Известно устройство для сушки белья, содержащее смонтированные параллельно на противоположных стенах помещения держатели, между которыми имеются элементы навески белья, при этом держатели закреплены кронштейнами (см. пат. RU №2070242, МПК D06F 57/12, опубл. 10.12.1996 г.).

Недостатками данного устройства являются громоздкость конструкции и неудобство в эксплуатации.

Известна складная сушилка для белья, содержащая опорные планки, раму для развешивания белья, включающую поперечные рейки для крепления элементов для развешивания белья и размещенный между ними распорный элемент, кронштейны, один конец каждого из которых шарнирно соединен с поперечной рейкой рамы, а другой - с опорной планкой, и, по меньшей мере, один гибкий трос, предназначенный для установки рамы в нерабочее положение, один конец которого соединен с распорным элементом рамы, а другой через, по меньшей мере, один элемент, закрепленный на опоре с фиксатором, при этом каждый кронштейн выполнен из двух телескопически соединенных элементов с обеспечением возможности подъема рамы и установки ее вдоль стены, а поперечные рейки шарнирно соединены с опорными планками.

В сушилке, в поперечных рейках рамы выполнены отверстия для фиксации концов гибких элементов, предназначенных для развешивания белья.

В сушилке, поперечные рейки рамы имеют круглое сечение и на них установлены кольца для соединения с концами гибких элементов, предназначенных для развешивания белья.

В сушилке, гибкие элементы выполнены в виде лески, шнура или веревки.

В сушилке, кронштейн имеет круглое поперечное сечение и состоит из двух труб, при этом диаметр наружной трубы относится к диаметру внутренней трубы как 2:1.

В сушилке, элемент, закрепленный на опоре, выполнен в виде скобы или блока.

В сушилке имеется два гибких троса, установленных по бокам распорного элемента, причем конец каждого троса связан с распорным элементом в месте соединения последнего с поперечной рейкой.

В сушилке длина распорного элемента соответствует длине балкона, а длина поперечной рейки - его ширине.

В сушилке, опорные планки, элемент, закрепленный на опоре, и фиксатор установлены на опоре, например, стене дома, посредством болтов или дюбелей.

В сушилке, каждая поперечная рейка соединена с опорной планкой посредством втулки и болта (см. пат. RU №2173363, МПК D06F 57/12, опубл. 10.09.2001 г.).

Недостатками данной сушилки являются сложность конструкции, высокая себестоимость.

Наиболее близкой по технической сущности и достигаемому положительному эффекту и принятая автором за прототип является сушилка бельевая наружная, содержащая каркас с перекладинами и средствами крепления, установленный с возможностью поворота и фиксации с помощью фиксатора, при этом каркас с перекладинами выполнен в виде консоли, закрепленной на втулке, установленной на вертикальной оси с возможностью поворота, а между перекладинами натянуты элементы навески белья, при этом каркас снабжен растяжкой для создания жесткости консоли в горизонтальном положении.

В сушилке, положение консоли изменяют фиксаторами от 0 до 180 град.

В сушилке, консоль выполнена по длине с переменным сечением (см. пат. RU №2177520, МПК D06F 57/12, опубл. 27.12.2001 г.).

Недостатками данной сушилки является сложность конструкции, неудобство в эксплуатации, высокая себестоимость.

Раскрытие полезной модели

Задачей предлагаемой полезной модели является разработка механической бельевой сушилки, обладающей упрощением конструкции и монтажа, надежностью и простотой в эксплуатации, снижением себестоимости.

Технический результат, который может быть получен с помощью предлагаемой полезной модели сводится к упрощению конструкции и монтажа, надежности и простоте в эксплуатации, снижению себестоимости.

Технический результат достигается с помощью механической бельевой сушилки, содержащей консоль с перекладинами, между которыми натянуты элементы навески белья, при этом она дополнительно снабжена цангами крепежными, шкивами ведомым и ведущим, тросами цепи и развертки цепи, опорными и замыкающими планками, по крайней мере, двумя роликами и редуктором с ручкой троса развертки цепи, при этом консоль выполнена в виде полуосей, которые установлены на редуктор с ручкой троса развертки цепи, перекладины выполнены в виде направляющих штанг с жестко установленными на концах цангами крепежными, причем полуоси жестко закреплены с одной стороны направляющих штанг и установлены между ними, а на концах полуосей установлен шкив ведущий, элементы навески белья выполнены, по крайней мере, в виде одной струны, при этом на направляющих штангах последовательно установлены опорные планки с роликами и тросом цепи, замыкающие планки со шкивом ведомым, а трос развертки цепи установлен между шкивами ведущим и ведомым, причем струна закреплена между опорными планками и замыкающей планкой соответственно.

Краткое описание чертежей

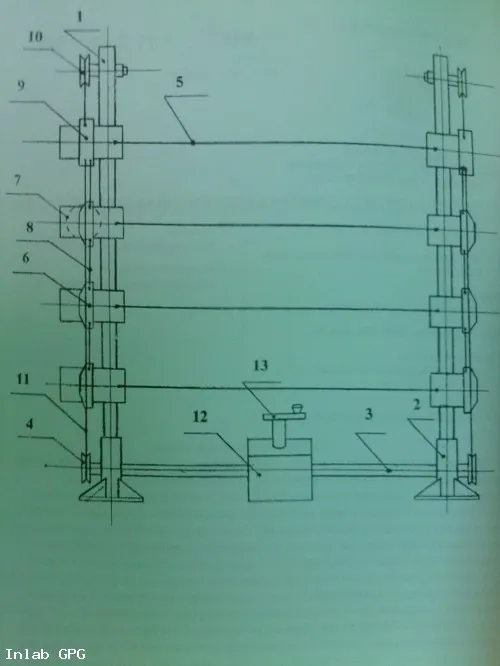

На фиг. дана механическая бельевая сушилка, общий вид.

Осуществление полезной модели

Механическая бельевая сушилка состоит из двух перекладин, выполненных в виде направляющих штанг 1, на концах которых с одной стороны жестко установлены цанги 2 крепежные, выполненные с возможностью крепления горизонтально относительно поверхности земли, например, на балконы или лоджии, при этом между направляющими штангами 1 с одной стороны жестко установлена консоль, выполненная в виде полуосей 3, а на концах последних установлен шкив 4 ведущий, элементы навески белья выполнены, по крайней мере, в виде одной струны 5, при этом на направляющих штангах 1 последовательно установлены опорные планки 6 с роликами 7 и тросом 8 цепи, замыкающие планки 9 со шкивом 10 ведомым, а трос 11 развертки цепи установлен между шкивами 4 и 10 ведущим и ведомым соответственно, при этом полуоси 3 установлены на редуктор 12 с ручкой 13 троса 11 развертки цепи, причем редуктор 12 установлен с возможностью жесткого крепления вертикально на поверхности стены (на фиг. не показана), а струна 5 закреплена между опорными планками 6 и замыкающей планкой 9 соответственно, например, если количество струн 5 - четыре.

Механическая бельевая сушилка эксплуатируется следующим образом.

Механическую бельевую сушилку с помощью цанг 2 крепежных жестко устанавливают горизонтально относительно поверхности земли, например, на балконы или лоджии, затем жестко устанавливают редуктор 12 с ручкой 13 троса 11 развертки цепи вертикально на поверхности стены, при этом путем вращения ручки 13 посредством редуктора 12 приводят в действие полуоси 3 и шкивы 4 и 10 ведущий и ведомый, соответственно, связанные между собой тросом 11 развертки цепи и замыкающей планкой 9, в результате чего ролики 7, установленные на опорных планках 6 и, соединенные в цепь тросами 8 и опорными планками 6, обкатываясь, по направляющим штангам 1, производят развертку и свертку N количества струн 5 с последующей навеской белья (на фиг. не показано) на струны 5.

Предлагаемая полезная модель по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- упрощение конструкции и монтажа;

- надежность, простота и удобство в эксплуатации;

- снижение себестоимости;

- компактность за счет свертки струн;

- сохранение эстетичности здания.

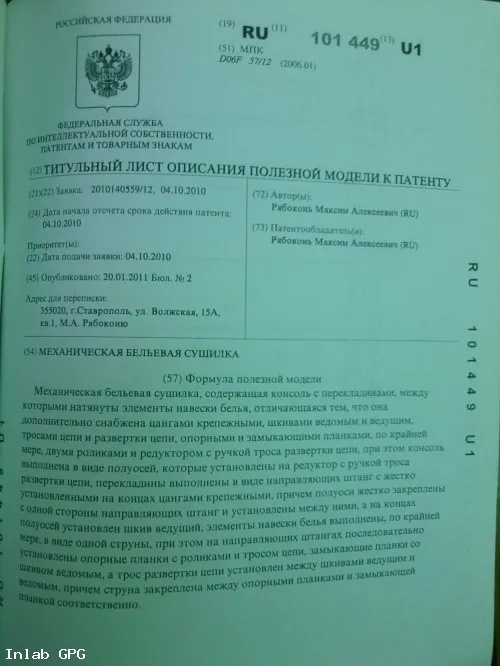

Формула полезной модели

Механическая бельевая сушилка, содержащая консоль с перекладинами, между которыми натянуты элементы навески белья, отличающаяся тем, что она дополнительно снабжена цангами крепежными, шкивами ведомым и ведущим, тросами цепи и развертки цепи, опорными и замыкающими планками, по крайней мере, двумя роликами и редуктором с ручкой троса развертки цепи, при этом консоль выполнена в виде полуосей, которые установлены на редуктор с ручкой троса развертки цепи, перекладины выполнены в виде направляющих штанг с жестко установленными на концах цангами крепежными, причем полуоси жестко закреплены с одной стороны направляющих штанг и установлены между ними, а на концах полуосей установлен шкив ведущий, элементы навески белья выполнены, по крайней мере, в виде одной струны, при этом на направляющих штангах последовательно установлены опорные планки с роликами и тросом цепи, замыкающие планки со шкивом ведомым, а трос развертки цепи установлен между шкивами ведущим и ведомым, причем струна закреплена между опорными планками и замыкающей планкой соответственно.
