Автомат приготовления и дозированной выдачи топливной смеси.

Полезная модель относится к торговым автоматам, в частности к автомату по приготовлению и продаже топливной смеси из моторного масла и бензина для двухтактных двигателей внутреннего сгорания, используемых в устройствах садовой техники (бензопилы, газонокосилки, мотокультиваторы, бензокосы), а также в транспортных устройствах (скутер, мопед).

Задачей стоящей перед автором является автоматизация процесса приготовления топливной смеси для двухтактных двигателей внутреннего сгорания, кроме этого повышение качества и экономия времени на приготовление смеси, использующийся

На сегодняшний день, процесс приготовления топливной смеси, в большинстве случаев, производится путём ручного смешивания бензина и моторного масла в соответствующем процентном соотношении, в зависимости от производителя мотоустройства и от его назначения, который используется в упомянутых изобретениях. Данный ручной метод представляет затруднение в плане вымерения точного соотношения смешиваемых компонентов, а также затруднение в точном расчёте компонентов для приготовления определенного количества готовой смеси для исключения возможности получения большого остатка смеси после окончания работы, так как топливная смесь имеет определённый срок хранения для безопасного использования.

Задачей стоящей перед автором является автоматизация процесса приготовления топливной смеси для двухтактных двигателей внутреннего сгорания, кроме этого повышение качества и экономия времени на приготовление смеси.

Задача решается благодаря автомату приготовления топливной смеси (АПТС), позволяющему смешивать моторное масло нужной марки и бензин, в точном процентном соотношении для любого вида техники с двухтактным двигателем.

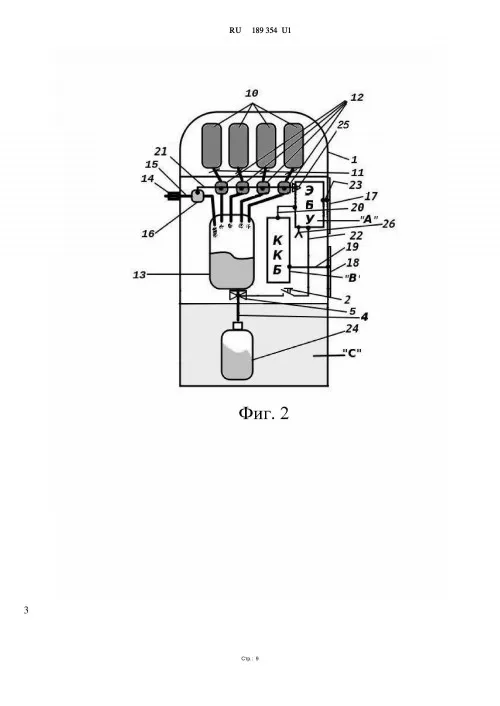

Наружная часть АПТС состоит из корпуса 1, на передней панели которого, в верхней его части, расположен интерфейс 17 электронного блока управления (ЭБУ) "А" входящего в систему управления АПТС и состоит из сенсорного экрана 3 для отображения информации о выбираемом типе, модели и производителе мототехники, об объёме требуемой смеси, а так же для выбора иных необходимых параметров для приготовления топливной смеси в автоматическом или ручном режиме, используя графический интерфейс программного обеспечения (фиг.6), который состоит из: кнопок для выбора типа инструмента «D», 1-ого раскрывающегося окна «E» для выбора производителя, 2-го раскрывающегося окна «F» для выбора масла или пропорции масла в бензине, 3-го раскрывающегося окна «G» с цифровыми клавишами для выбора объёма готовой смеси и информационно-командного окна «H» для информирования о стоимости готового продукта и запуска процесса приготовления смеси. Также на наружной части АПТС рядом с интерфейсом 17 расположен интерфейс 18 контрольно-кассового блока (ККБ) "В", системы контроля АПТС, предназначенный для приёма денежных средств и для выдачи кассовых чеков, который состоит из считывающего ридера 6 для чтения пластиковых карт, монетоприёмника 7, купюроприёмника 8 и принтера кассовых чеков 9. В нижней части корпуса 1 имеется блок выдачи "С" для выдачи приготовленного и оплаченного товара, представляющий собой полость для установки и размещения тары покупателя, в которую самотеком будет заливаться готовый продукт через раздаточную гофру 4 за счёт открытия выпускного клапана 5.
