Устройство для защиты морского стационарного сооружения от дрейфующего льда или ледового покрытия при помощи ультразвука

Эффективность борьбы с ледовым покрытием осуществляется посредством ультразвукового динамического кольца, которое представляет собой бетонное кольцо, на котором находятся источники ультразвукового излучения (УЗИ). Ультразвуковая волна, проходя через излучатели УЗИ, дробит лед и одновременно выделяет тепло. Так как кольцо динамическое (то есть имеет возможность вращения или возвратного поворота), и источники УЗИ расположены в шахматном порядке, дроблению будут подвержены все слои льда. УЗДК состоит из модулей, что упрощает его монтаж и транспортировку. Ультразвуковая установка спроектирована на основе уже существующего ультразвукового гомогенизатора фирмы Bandelin Sonopuls HD.

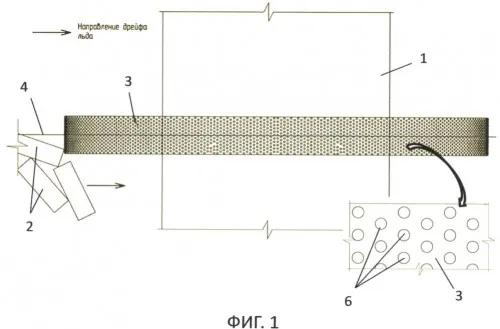

Согласно изобретению заявленное устройство для защиты морского стационарного сооружения 1 от дрейфующего льда 2 или ледового покрытия представляет собой цилиндрообразной формы ограждение 3 из железобетона, окружающее морское стационарное сооружение 1 (фиг. 1 и 2). Под морским стационарным сооружением 1 понимается, например, буровая арктическая платформа круглогодичного действия для бурения морских скважин. Конкретная конструкция такой платформы не рассматривается, так как она не является существенной частью заявленного изобретения.

Это ограждение 3 на часть своей высоты погружено в морскую воду, а часть ограждения расположена над уровнем 4 морской воды. Параметры глубины погружения или высоты возвышения по отношению к уровню морской воды определяются по среднестатистическим данным толщин ледового покрытия в данном районе и параметрами его части, находящейся в погружении, и части, возвышающейся над уровнем воды.

Патент RU 2626152.

Данная установка будет инстересна компаниям, ведущим добычу углеводородов на шельфе Арктики и изамерзающих морей. Как нам известно, на шельфе Арктики находятся богатые месторождения углеводородов, которые трудно добывать, учитывая низку температуру воздуха, а так же наличие ледовых образований почти в 9 месяцев в году. Данная установка способна как частично увеличить время добывания углеводородов, путем дробления льда, небольшой толщины (зависит от количества излучателей), так же возможно бурение круглый год (количество излучателей будет настроено таким образом, чтобы обеспечивать дробление определенной толщины льда). Эта разработка поможет добыть огромное количество полезных ископаемых на шельфе Арктики, заработав при этом для компании безусловно круглую сумму, превышающую стоимость патента в тысячи, а то и больше раз.
