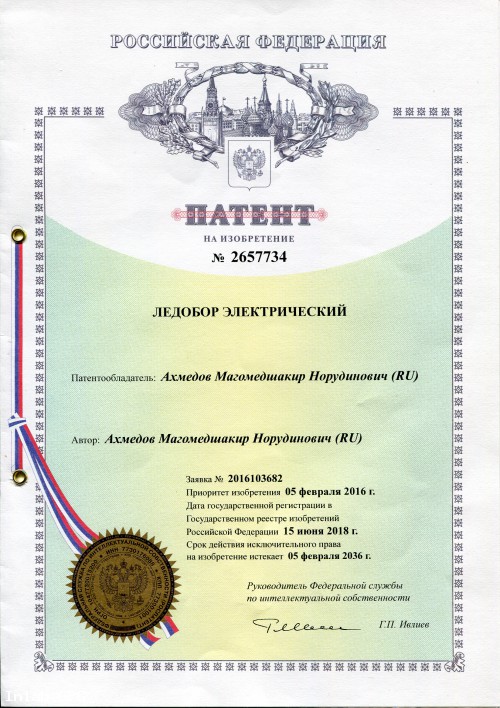

Продам патент на изобретение № 2657734!
( http://www1.fips.ru/ )

(54) ЛЕДОБОР ЭЛЕКТРИЧЕСКИЙ

(57) Реферат:

Изобретение относится к области электроинструментов для борьбы со снежно-ледяными образованиями. Электрический инструмент для скалывания снежно-ледяных образований содержит электродвигатель, соединенный с одной стороны последовательно с электровыключателем, рукоятью и батареей. С другой стороны электродвигатель соединен последовательно с реле-прерывателем, ударным механизмом и патроном-зажимом, в котором закреплен рабочий орган. Изобретение обеспечивает эффективное удаление уплотненного снега и ледяных образований. 1 ил.



Изобретение относится к области электроинструментов для борьбы со снежно-ледяными образованиями. Этот электроинструмент (в дальнейшем «Ледобор») предназначен для борьбы с ледяными наростами на тротуарах, лестницах, крышах. Используется везде, где есть ледяные образования и куда может достать Ледобор.

Из уровня техники известны следующие решения.

Известно устройство для скалывания льда, содержащее раму с опорой и рукоятками, на которой смонтирован силовой привод, кинематически связанный с ударником, при этом силовой привод выполнен в виде моноблока, размещенного на подвижной упруго связанной с рамой платформе и включающего ДВС, который посредством гибкого вала связан с генератором электрического тока, подаваемого на электромагнитный двигатель, на якоре которого закреплен ударник (патент РФ №104565, опубликован 20.05.2011).

Также известно устройство для скалывания льда, содержащее несущую конструкцию с расположенными в ней двигателем, редуктором и кривошипно-шатунным механизмом, рабочий орган и рукоятку, при этом шток кривошипно-шатунного механизма связан с рабочим органом через упругий элемент, верхнюю и нижнюю оправки, расположенные в стакане, закрепленном на башмаке, который соединен с рабочим органом через упругий материал, при этом ось несущей конструкции наклонена на 10-15° к вертикали в сторону движения, а рукоятка одним концом шарнирно соединена с верхней частью несущей конструкции, а центральной частью - с боковой стенкой несущей конструкции посредством шарниров и упругой связи (патент РФ №122097, опубликован 20.11.2012).

Задачей предлагаемого технического решения является расширение арсенала технических средств для скалывания льда.

Техническим результатом заявленного изобретения является возможность эффективного удаления уплотненного снега и ледяных образований.

Заявленный технический результат достигается за счет конструкции электрического инструмента для скалывания снежно-ледяных образований, содержащего электродвигатель, соединенный с одной стороны последовательно с электровыключателем, рукоятью и батареей и с другой стороны с реле-прерывателем, ударным механизмом, патроном-зажимом, в котором закреплен рабочий орган с расширением внизу.

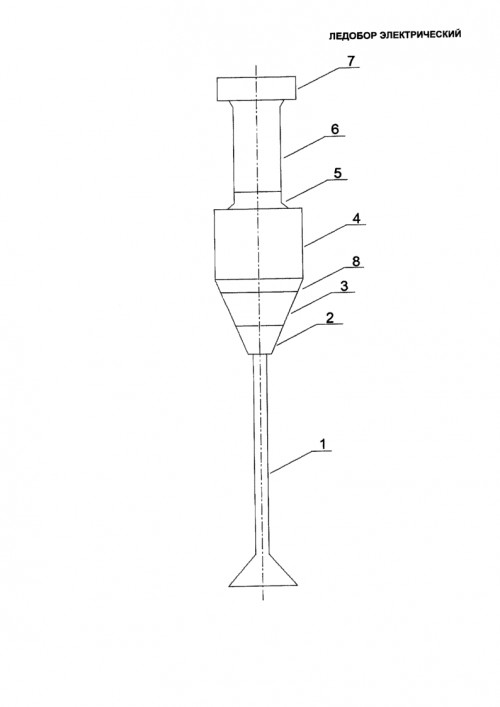

Далее решение поясняется ссылками на чертеж, на котором приведен общий вид электроинструмента.

Ледобор смонтирован вертикально. К электродвигателю 4 сверху монтируется электровыключатель 5, далее монтируется рукоять 6, в которой имеется патрон-разъем, в который вставлена батарея 7. Снизу к электродвигателю монтируется реле-прерыватель 8, ударный механизм 3 на ось, к которому крепится патрон-зажим 2. В патрон-зажим 2 закрепляется рабочий орган 1 с расширением внизу.

Весь инструмент, кроме рабочего органа 1 и патрона-зажима 2, устанавливается в пластиковый кожух. Работа Ледобором производится при заряженной батарее следующим образом: устройство удерживается двумя руками за рукоять и ориентируется рабочим органом к обрабатываемой поверхности, приставляется к ледяному образованию и нажимается. Рабочий орган при этом начинает производить поступательные движения, разрушающие лед.

Формула изобретения

Электрический инструмент для скалывания снежно-ледяных образований, характеризующийся тем, что содержит электродвигатель, соединенный с одной стороны последовательно с электровыключателем, рукоятью и батареей, и с другой стороны соединен последовательно с реле-прерывателем, ударным механизмом и патроном-зажимом, в котором закреплен рабочий о
