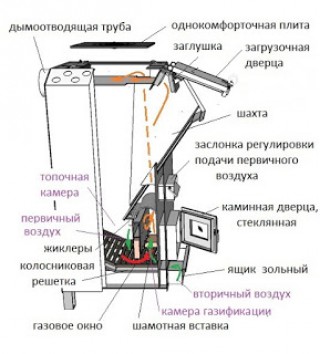

Устройство для вывода дымогазов из топливного бункера в период загрузки топлива

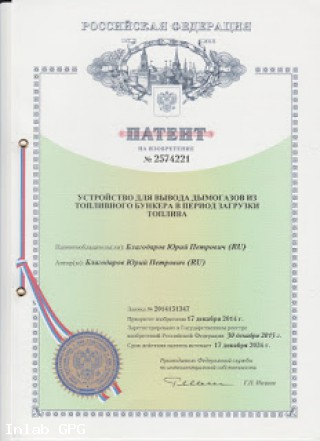

Реализация проекта твердотопливного котла на основе патента на изобретение № 2574221, с приоритетом от 17.12.14 г., предусматривает  установку между топливным бункером и дымо-отводящим каналом шиберной задвижки. Шибер  прикреплен жестко к дверному полотну . Шиберная задвижка открывается вместе с  открытием  загрузочной дверцы топливного бункера. Предлагается преимущественно для твердотопливных котлов, где загрузочная дверца открывается снизу вверх. Данный принцип удаления дымо-газов из топливного бункера в дымо-отводящий канал используется в твердотопливных пиролзных котлах БТС , ViadrusLignator, Viadrus Hercules U32, Viadrus Hercules U68, buderus logano s161, пеллетных котлах, имеющих вышеуказанные агрегаты. Но, в отличии от предложенного к продаже патента на изобретение, в них дверца распахивается в вертикальном положении. В этих котлах заложен  патент № 2447365  на изобретение, зарегистрированный мною раннее.

При вертикальном расположении загрузочной дверцы трудно  загрузить в топливный бункер сыпучее топливо, в отличии когда дверца расположена наклонно или горизонтально.

Патент на изобретение может быть реализован в Германии, Чехии, Словакии, Италии, на Украине.
