Патент на полезную модель Устройство Усилитель Механической Мощности

  Реферат

Предлагаемая полезная модель относится к устройствам для приведения  вращения  тихоходных генераторов посредством вращающихся валов, усиливающим механическую мощность.

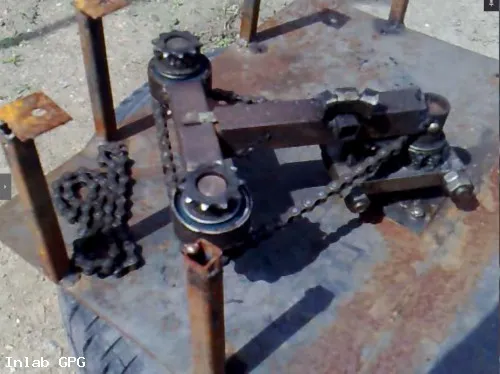

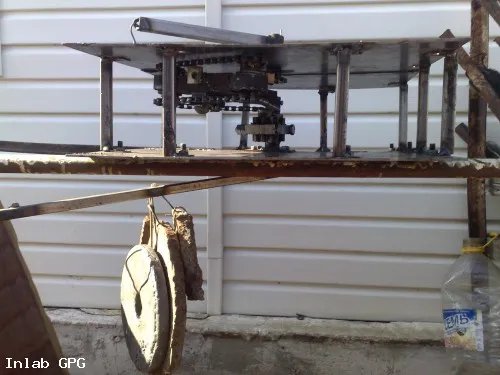

Усилитель механической мощности 1 содержит корпус 2, входной вал 3, выходной вал 4, первую цепную передачу 5, вторую цепную передачу 6 и выдвижной рычаг 7. Корпус 2 состоит из двух, плотно скрепленных между собой болтами частей, верхней 8 и донной 9, в которых расположены входной 3 и выходной 4 валы соответственно. Длина и ширина корпуса 2 всегда вдвое больше длины выдвижного рычага 7, расположенного внутри корпуса 2 между входным 3 и выходным 4 валами.

Выдвижной рычаг 7 неподвижно закреплен на выходном валу 4 одним своим краем. Входной вал 3 закреплен в отверстии 10, расположенном в центре верхней части корпуса 8 посредством подшипников входного вала 11 и верхней своей частью входной вал 3 выходит из корпуса 2. Нижняя часть входного вала 3 снабжена звездочкой входного вала 12, отверстие 13 которой соосно с отверстием 10 в центре верхней части корпуса 8. Выдвижной рычаг 7 снабжен выдвижной перпендикулярной планкой 14, которая выдвигается из выдвижного рычага 7 посредством выдвижного механизма 15 в виде резьбового винта.  Звездочка входного вала 12 соединена первой цепной передачей 5 с парой верхних звездочек 16 выдвижной перпендикулярной планки 14 выдвижного рычага 7. Выдвижной рычаг 7 дополнительно снабжен  натяжителем цепи первой цепной передачи 17. Натяжитель цепи первой цепной передачи 17 неподвижно закреплен одним своим краем  на выдвижном рычаге 7  с одной стороны, ближе к его центральной части. Этот натяжитель 17 содержит вдвижную внутреннюю часть 23 и на одном краю  внутренней части крепится вал на который насажен ролик 24 и натяжной резьбовой  винт который ввинчивается во внутрь и задвигает внутреннюю часть натяжителя 17 во внутрь, что дает ролику соприкосновении с цепью первой цепной передачи 5 для её натяжения. Выдвижная перпендикулярная планка 14 дополнительно имеет также пару нижних звездочек 18. Верхние 16 и нижние 18 звездочки выдвижной перпендикулярной планки 14 закреплены на валах выдвижной перпендикулярной планки и соединены с планкой посредством подшипников 20, с обеспечением возможности вращения верхних 16 и нижних 18 звездочек на валах 19 выдвижной перпендикулярной планки 14. Нижние звездочки выдвижной перпендикулярной планки 18, в свою очередь соединены второй цепной передачей 6 с движущей звездочкой выходного вала 21.Выдвижная перпендикулярная планка 14 выполнена с возможностью натяжения цепи второй цепной передачи 6 за счет выдвижения выдвижной перпендикулярной планки 14. Цепь второй цепной передачи 6 выполнена короче цепи первой цепной передачи 5. Движущая звездочка выходного вала 21, сосна и неподвижно соединена с подвижной шестеренкой выходного вала 25, которая в свою очередь зацеплена с зубцами шестеренки выходного вала 26. Шестеренка  выходного вала 26 соосна с отверстием в центре донной части 28 корпуса 2. Выходной вал 4 вставлен в шестеренку выходного вала 26 и отверстие донной части 28 корпуса 2. Шестеренка выходного вала 26 и подвижная шестеренка выходного вала 25 находятся в зацеплении между собой и закреплены между собой пластинами 29, образуя планетарную систему движения. Пластины 29 выполнены с углублениями, в которые посажены шестеренка выходного вала 26 и подвижная шестеренка выходного вала 25, при этом пластины 29 стянуты между собой посредством болтового соединения. Шестеренка выходного вала 26 посажена на платформу 27 и посредством этой платформы 27 неподвижно закреплена на внутренней стороне донной части 9 корпуса 2. Нижняя часть выходного вала 4 выходит из корпуса 2.

                                    Устройство работает следующим образом:

1.              Во время сборки усилителя механической мощности 1 натягивают цепи первой 5 и второй 6 цепных передач натяжителем первой цепной передачи 17 и натяжителем цепи второй цепной передачи 22  соответственно. Вовнутрь корпуса заливают масло для смазки всех деталей.

2. Затем подают механическое усилие на входной вал 3, который в свою очередь прокручивает, закрепленную на нем звездочку входного вала 12.

3. Далее звездочка входного вала 12 передает движение на пару верхних звездочек 16 выдвижной перпендикулярной планки 14, посредством первой цепной передачи 5, связывающей три эти звездочки, при этом цепь первой цепной передачи 5 находится в натяжении с помощью натяжителя цепи первой цепной передачи 16. -------------------- 17

4. Движение от пары верхних звездочек 16 через валы выдвижной перпендикулярной планки 19 передается на пару нижних звездочек 18, которые связаны второй цепной передачей 6 с движущей звездочкой выходного вала 21, при этом цепь второй цепной передачи 6 находится в натяжении с помощью натяжителя цепи второй цепной передачи 22, а именно выдвижной перпендикулярной планки 14, который   выдвигаясь, натягивает цепь второй цепной передачи 6.

5. В результате движения второй цепной передачи 6, движущая звездочка выходного вала 21 приводит в движение подвижную шестеренку выходного вала 25, которая, в свою очередь, начинает движение вокруг шестеренки выходного вала 26, увлекая за собой всю часть устройства, расположенную внутри корпуса 2, за счет этого кругового движения приводится во вращательное движение выходной вал 4.

                                           Для обслуживания.

Техническое обслуживание заключается в проверке уровня масла, натяжение цепей и проверка выработки деталей для их замены.

Предлагаемая конструкция имеет следующие преимущества по сравнению с прототипом:

1.               Для приведения в действие  усилителя механической мощности используют любую силу по природе приложенная к входному валу, например,  используют мускульную силу, как самую простую и доступную.
