Дыхательный тренажер исцелитель

Дыхательный тренажер исцелитель

 Реферат:

Полезная модель относится к медицине, а именно к пульмонологическим и физиотерапевтическим устройствам. Дыхательный тренажер состоит двух  цилиндров: внешнего и внутреннего, шланга с мундштуком, двух распределителей воздуха с двумя  дыхательными клапанами, капникатора и ингаляторов. Внешний цилиндр на концах имеет ободки, на внутренней стороне которых имеется резьба с  2-3 витками. На полях цилиндра имеется 2 шкалы. На один из концов внешнего цилиндра накручена крышка  с резьбой. Указанная крышка имеет три горлышка, причем все они имеют внешнюю резьбу,  а на третьем горлышке зафиксирован дыхательный шланг. Внутренний цилиндр имеет дно с ручками с обеих сторон. Внутренний цилиндр на внешней стенки имеет резьбу по   всей длине и выполнен с возможностью изменения его положения на 180° во внешнем цилиндре. Тренажер позволяет обеспечить возможность плавного изменения объема рабочей емкости от нуля до максимального. [Увеличенное изображение (открывается в отдельном окне)]

Полезная модель относится к медицине, более конкретно к медицинским приборам, используемым для профилактики и лечения заболеваний, частности к пульмонологическим и физиотерапевтическим устройствам, и может быть использовано для тренировки дыхательной системы, повышения устойчивости организма к экстремальным ситуациям, вредным воздействиям неблагоприятных факторов окружающей среды и профилактики различных заболеваний.

Известны дыхательные аппараты, используемые в качестве дыхательных тренажеров и создающие эффект капникатора: дыхательный аппарат «Вторая молодость» патент на полезную модель №59977 10.01.2007 г.; Дыхательный аппарат «Молодость», патент №63225 25.07.2007 г.

Известен аппарат «Фролова»; ТДИ-01 - Тренажер дыхательный, индивидуальный, патент №1790417 от 03.01.1991 г.; автор Мишустин Ю.Н.; «Тренажер дыхательный индивидуальный» патент №2118542 от 07.07.1997 г. «Аппарат для формирования биоактивной дыхательной среды из выдохнутого и атмосферного воздуха», патент №2177334 от 27.12.2001 г., авторы Агаджанян Н.А., Мишустин Ю.Н., Левин С.Ф. Известен тренажер физкультурный имитатор (капникатор) ТУ9619-001-425-29619-2001. Изготовитель Научно-производственное предприятие «Самоздрав», г. Самара. Дыхательный аппарат, включающий маску, клапаны, шланги вдоха и выдоха, емкости для наполнителей, дыхательный резервуар, воздухозаборную камеру, внутри которой расположен стакан, заполненный поглотителем углекислого газа, осушителем, сельвинитом, разделенными воздухопроницаемыми перегородками. При этом соотношение объемов камер составляет К: (С+О):П1:П2:П3=0,15:0,175:0,175:0,25:0,25, где К - пространство между воздухозаборной камерой и стаканом, С - объем соляной камеры, О - объем осушителя, П1 - первая камера поглотителя углекислого газа, П2 - вторая камера поглотителя углекислого газа, П3 - третья камера поглотителя углекислого газа. В нижней части передней стенки воздухозаборной камеры, под шлангом выдоха выполнено отверстие для подсоса атмосферного воздуха, а дыхательный резервуар снабжен зажимом, - это описание аппарата «Вторая молодость».

Дыхательный аппарат «Молодость» патент на полезную модель №63225, отличается более совершенной конструкцией. Дыхательный аппарат включающий: маску с клапанами, шланги выдоха, вдоха, дыхательный резервуар, воздухозаборную камеру, внутри которой расположен сменный стакан с передней и задней перегородками, отличающийся тем, что в конической стенке стакана дополнительно выполнено отверстие, перегородки выполнены воздухонепроницаемые, при чем, передняя перегородка, выполнена с возможностью перемещения внутри стакана, а на боковую стенку стакана нанесена метрическая шкала, в торцевой части воздухозаборной камеры под шлангом выдоха выполнено отверстие.

Из представленного выше описания конструкции аппаратов: «Вторая молодость», «Молодость», следует, что аппараты имеют сложные конструкции и это закономерно, так как они выполняют функции гипоксикатора, капникатора, создают эффект соляной шахты, и следовательно достаточно высокую стоимость. Что касается ингалятора Фролова патент №1790417, «Индивидуального дыхательного тренажера» патент №2118542, «Аппарата для формирования биоактивной дыхательной среды из выдохнутого и атмосферного воздуха», патент №2177334, тренажера физкультурного имитатора (капникатора) ТУ9619-001-42529619-2001, вышеперечисленные тренажеры работают только в качестве капникатора.

Недостатками всех ранее известных дыхательных тренажеров является невозможность плавного изменения и контроля объема рабочей емкости от нуля до максимального уровня.

Задачей заявленного дыхательного тренажера является обеспечение возможности плавного изменения и контроля объема рабочей емкости смесителя воздуха - от нуля до максимального уровня с применением всего лишь 2-х цилиндров, расположенных один в другом с возможным изменением его положения на 180-гр. во внешнем цилиндре.

Техническим результатом заявленной полезной модели является возможность плавного изменения объема рабочей емкости от нуля до максимального уровня за счет использования 2-х цилиндров: внешнего и внутреннего с 2-мя этапами применения второго цилиндра, т.е. на первом этапе от нуля до N литров, где второй цилиндр устанавливают во внешний цилиндр дном вверх, а на втором этапе (примерно через полгода тренировки на 1-м этапе при 0-N литров емкости смесителя) - второй цилиндр поворачивается на 180 градусов, т.е. дном вниз, где получаем емкость смесителя воздуха от N литров до 2N литров (до максимального уровня).

Технический результат реализуется за счет следующей конструкции дыхательного тренажера. Тренажер состоит из 2-х цилиндров: внешнего (1) и внутреннего (2). Внешний цилиндр на концах имеет ободки (4), на внутренней стороне которых имеется резьба (5) с 2-3 витками, на полях цилиндра имеется шкалами (13 и 14); на одном из концов внешнего цилиндра имеется пружинистая «юбка» (6), при этом «юбка» имеется кольцо соответствующее резьбе внутреннего цилиндра, на другой конце внешнего цилиндра накручена крышка с резьбой, при этом крышка имеет три горлышка, все горлышки имею внешнюю резьбу; внутренний цилиндр имеет дно с ручками, с обеих сторон, также на внешней стенки имеет резьбу по всей длине и выполнен с возможностью изменения его положения на 180° во внешнем цилиндре. После установки нужного объема смесителя, а на втором верхнем конце цилиндра зафиксирована крышка (8) с резьбой. При этом указанная крышка имеет три горлышка (9), причем все они имеют внешнюю резьбу (10), для фиксации на них необходимых конструктивных элементов либо гаек (3) с серебряными вкладышами на два из них, при этом на третье горлышко фиксируют шланг (11) с помощью гайки (12), с мундштуком (19). В другом варианте на два горлышка, фиксирую распределитель воздуха (15), соединенный с ингалятором (17 и 18), при этом третье горлышко закрыто гайкой (3) с серебряным вкладышем. В третьем варианте к одному из горлышек может быть присоединен капнометр (9). Внутренний цилиндр имеет дно (20) с ручками (21) с обеих сторон, которые представлены выступами с внутренней стороны или лунками для пальцев с внешней стороны по его периметру. При этом внутренний цилиндр на внешней стенке имеет резьбу по всей его длине (7), для вкручивания внутреннего цилиндра во внешний цилиндр. В тоже время, внутренний цилиндр выполнен с возможностью изменения его положения на 180° во внешнем цилиндре. На первом этапе использования, внутренний цилиндре расположен дном (20) вверх, а на втором этапе дном вниз, указанные манипуляции выполняют с помощью вращательных движений внутреннего цилиндра оператором (больным), устанавливают необходимый по шкале (13 или 14) объем емкости смесителя, образующегося между крышкой внешнего цилиндра и дном внутреннего цилиндра, после этого внутренний цилиндр фиксируется, герметизируя снизу емкость смесителя «Юбкой» (6) и кольцом с внутренней резьбой с 2-3 витками накручивающийся на внутренний цилиндр.

Шланг с мундштуком, предназначенные для дыхания, в зависимости от того, что зафиксировано на горлышках крышки, присоединен либо к распределителю воздуха (18), либо ингалятору (17), либо непосредственно к одному из горлышек крышки.

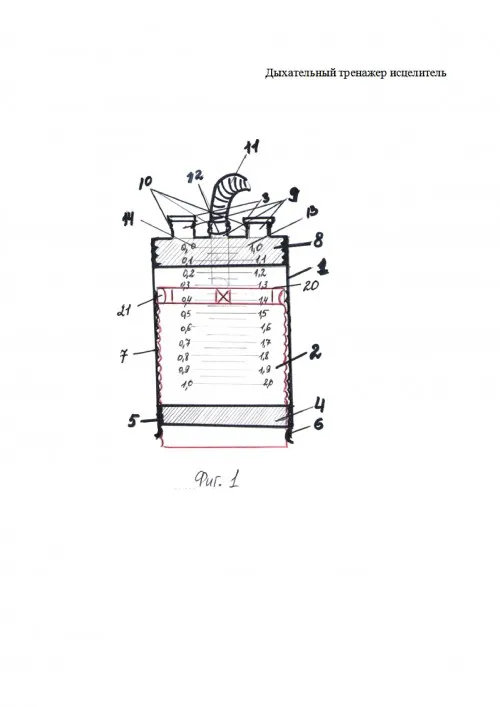

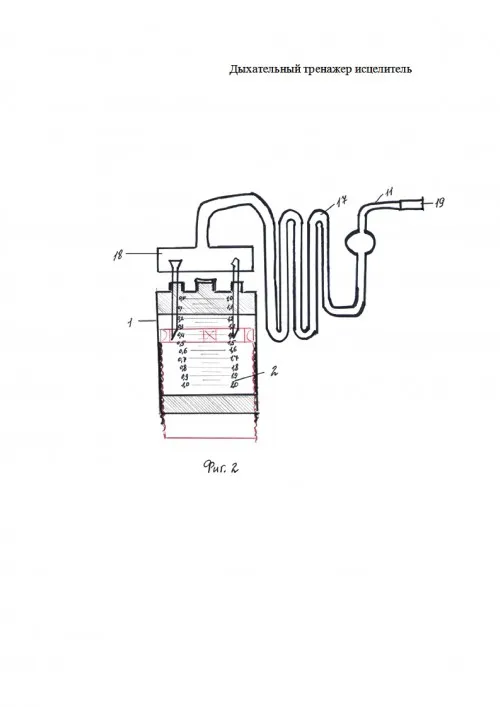

Внешний вид тренажера представлен на фиг. 1 и 2.

Кроме того, к одному из горлышек (к свободному) может быть присоединен капнометр, который имеет камеру с мягкой фиксированной емкостью на 13 литров воздуха. Капномер предназначен для определения содержания углекислого газа CO2 в артериальной крови. Отсчет времени наполнения камеры засекается по секундомеру и определителю частоты дыхания. А затем по специальной таблице определяется и записывается содержание CO2 в артериальной крови.

В частных случаях крышку с 3-мя горлышками, а так же цилиндр №2 сверху и изнутри покрывают турмалиновым сплавом. Все вкладыши с серебряными сетками

изготавливаются из турмалинового сплава. Поскольку известно, что ТУРМАЛИН - Повышает состав анионов высокой плотности, способствующий обогащению кислородом артериальной крови, укреплению стенок сосудов, улучшает и способствует циркуляции крови и обмену веществ, снижению вязкости и текучести крови, лимфы и межклеточной жидкости, снижает образования тромбов и стимулирует процесс их растворения.

Наряду с вышесказанным тренажер может быть оснащен мини-плеером. Который применяется при дыхательных тренировках как музыкальная терапия, положительно способствующая усвоению организмом человека кислорода, на ускорение усвоения навыков правильного дыхания, а так же его самочувствие и настроение. А больным - ускоренного выздоровления (см.раздел «СИЛА МУЗЫКИ»)

В процессе тренировки важным аспектом является частота дыхания, т.е. количество вдохов и выдохов (циклов) в минуту (НОРМА=6, а нужно стремиться к цифре-1). Для этого над одним из клапанов распределителя воздуха, (лучше над клапаном выдоха, так как при вдохе он закрыт (вдох всегда должен быть короче выдоха, в пропорция вначале: - 1:5, в последующем при хорошей и регулярной тренировке она должна быть не менее - 1:10) установить на мини розетку с контактами входящими внутрь. При вставлении в нее 2-х штырьковую мини вилку эл. цепи счетчика, которые должна замыкаться и размыкаться токопроводящим клапаном или спец. электропроводным диском, выдавая согласно частоте дыхания эл. импульсы в электроцепь счетчика дыхания. Откладывая, фиксируя и суммируя принимаемые эл. импульсы счетчиком отображаются принятое число импульсов на его табло. Счетчики и секундомеры могу применяться как механические, так и электронно-цифровые. Эти приборы имеют кнопки «сброс»-обнуление.

МУЗЫКА (искусство муз) - вид искусства, который отражает действительность и воздействует на человека посредством осмысленных и особым образом организованных звуковых последовательностей, состоящих в основном из тонов (звуков определенной частоты). В наибольшей степени музыка сближается с речью, ее интонацией, выявляющей внутреннее состояние человека и его эмоциональное отношение к миру путем изменений высоты и других характеристик звучания голоса. Бесспорно одно: музыка влияет на жизнь человека. Одна хорошо, а другая - плохо. Одна лечит, другая вызывает мигрень и т.п. Исследование ученых показали, что наиболее сильного эффекта в терапевтических целях можно достичь, слушая музыку великих гениев-классиков. Музыка влияет не только на животный, но и на растительный мир. Учеными доказано, что даже ребенок может и познавать и чувствовать, еще находясь в утробе матери. Существует специально разработанная система музыкального воздействия на малыша и будущую маму музыкальная терапия. Она одобрена Минздравом России в 1995 г. и успешно применяется.

КЛАССИЧЕСКАЯ МУЗЫКА - это царство гармонии. Классические произведения «по терапевтическому эффекту» делятся на четыре группы. Первая детская группа: - хорошо действует на детей до 12 лет. Песни этой группы делятся на два вида: (любая музыка, даже классическая должна звучать негромко: малышам противопоказано громкие звуки).

а) первая группа - усыпляющая, типа «Спи моя радость усни» (Моцарт-Флис), «Сон приходит на порог» (Дунаевский-Лебедев-Кумач), и активизирующие.

б) вторая группа (релаксационная музыка) успокаивающая нервную систему людей среднего и старшего возраста типа «Аве Мария» Ф. Шуберта», «Зима»-Вивальди, «Ария из сюиты №3» - И.С. Баха и т.п.

в) третья группа - активизирующая музыка, пользуется большим спросом у молодежи - различного рода вальсы (П. Чайковского и В. Моцарта и т.п.), романсы - М. Глинки.

г) четвертая группа - современная рок-музыка действует ОТРИЦАТЕЛЬНО не только на организм человека, но и на весь животный и растительный мир. Так, например, коровы под современную музыку ложатся и наотрез отказываются от корма, растения быстро вянут. Западные медики ввели в свой лексикон новый диагноз: - «музыкальный наркоман». При прослушивании тяжелой музыки существенно изменяется уровень инсулина в крови. Повторяющийся ритм и на низкочастотные колебания бас-гитары сильно влияют на состояние спинно-мозговой жидкости и, как следствие, на функционирование желез, регулирующих секреты гормонов.

Поэтому специалисты по музыкальной терапии настаивают на том, ЧТО ЦЕЛЕБНЫЕ МЕЛОДИИ ДЛЯ ПАЦИЕНТОВ СЛЕДУЕТ ПОДБИРАТЬ В ИНДИВИДУАЛЬНОМ ПОРЯДКЕ. Однако некоторые общие рекомендации все же существуют. Рекомендуется специалистами по «терапевтическому эффекту» классическую музыку для избавления от недугов:

ГАСТРИТ - «Седьмая соната» Бетховена;

ЯЗВА ЖЕЛУДКА - «Вальс цветов» Чайковского;

АЛКОГОЛИЗМ - «Аве Мария» Шуберта;

ПОВЫШЕННОЕ APT. ДАВЛЕНИЕ - «Свадебный марш» Мендельсона;

МИГРЕНЬ - «Полонез» Огинского;

БЕССОННИЦА - «Пер Гюнт» Грига;

ИМПОТЕНЦИЯ - «Венисбергская сцена» Вагнера;

ХРОНИЧЕСКАЯ УСТАЛОСТЬ - «Венгерские танцы» и др. музыка Брамса;

ЭМОЦИОНАЛЬНЫЙ СТРЕСС - «Картинки с выставки», «Гном», «Баба Яга», «Старый замок», «Прогулки» Мусоргского;

раздражительность и неврозы - «Вариации на тему рококо» до «Славянского марша», «Зимние грезы» и т.п. Чайковского.

СВОЙСТВА ЭЛЕМЕНТОВ СПЛАВА «ТУРМАНИЯ»:

1) ТУРМАЛИН - повышает состав АНИОНОВ высокой ПЛОТНОСТИ, способствующий обогащению кислородом артериальной крови, укреплению стенок сосудов, улучшает и способствует циркуляции крови и обмену веществ, снижению вязкости и текучести крови, лимфы и межклеточной жидкости, снижает образования тромбов и стимулирует процесс их растворения;

2) МИНЕРАЛ ГЕРМАНИЙ обладает широким биологическим спектром действия: подавляет процессы размножения микробных клеток, активизирует Т-клетки иммунитета, проявляет противовирусные, противогрибковые, антибактериальные действия и т.п.;

3) МИНЕРАЛ ЭЛВАН = обладает многими целебными свойствами: имеет большое количество микроэлементов, обладает очищающими действием, является источником длинноволновых инфракрасных лучей в спектре частот аналогичными излучении человеческим телом (3-50 мкм).

Длинноволновые инфракрасные лучи (ДИКЛ) глубоко проникают в тело человека (до 6-7 см.), улучшают циркуляцию крови и оказывают болеутоляющее действия.

ОСНОВНЫЕ СВОЙСТВА ДИКЛ:

усиливает функцию кроветворения (красных и белых телец),

усиливает сократительные функции сердечной мышцы;

снимает периферические отеки нижних конечностей;

уменьшает количество сахара в крови;

снижается уровень «вредного» холестерина в крови, и аорто-артерии очищаются от атеросклеротических бляшек и т.п.;

4.) ВУЛКАНИЧЕСКИЕ ГОРНЫЕ ПОРОДЫ:

обогащены микроэлементами;

выведению шлаков из организма;

сохраняют длительное время органического тепла.

СВОЙСТВА СЕРЕБРА

Серебро и серебряная вода не только обезвреживает и консервирует воду, а также дезинфицирует тары, посуду, фрукты и овощи, т.е. является надежным заслоном на пути заболеваний и эпидемий.

Бытовой прибор «ионатор лк-31» и подобные ему позволяют производить электролитический раствор серебра любой концентрации.

Лечебные свойства перекиси водорода

Перекись водорода - источник кислорода, убивает вредные микробы, усиливает иммунитет человека и т.п.

ИСПОЛЬЗУЕТСЯ при ЛЕЧЕНИИ:

инфекционных и паразитарных заболеваниях;

простудных заболеваний уха, носа, горла, дыхания - болезни сердечно-сосудистой системы (чистит сосуды);

болезни кожи и суставов;

зубов и полости рта, дыхания, рака и др. заболевания.

Формула полезной модели

1. Дыхательный тренажер, состоящий из 2 цилиндров: внешнего и внутреннего, при этом внешний цилиндр на концах имеет ободки, на внутренней стороне которых имеется резьба, на полях внешнего цилиндра имеются шкалы, на одном из концов внешнего цилиндра имеется пружинистая юбка, при этом на юбке имеется кольцо, соответствующее резьбе внутреннего цилиндра, на другом конце внешнего цилиндра накручена крышка с резьбой, при этом крышка имеет три горлышка, все горлышки имеют внешнюю резьбу; внутренний цилиндр имеет дно с ручками с обеих сторон, внутренний цилиндр на внешней стенке имеет резьбу по всей длине и выполнен с возможностью изменения его положения на 180° во внешнем цилиндре.

2. Дыхательный тренажер по п. 1, отличающийся тем, что на двух горлышках крышки зафиксирован распределитель воздуха, на котором зафиксированы малая трубка, шланг и мундштук, при этом третье горлышко закрыто гайкой с серебряным вкладышем.

3. Дыхательный тренажер по п. 2, отличающийся тем, что на двух горлышках крышки зафиксирован распределитель воздуха, на котором зафиксирован ингалятор, к которому прикреплены малая трубка, шланг и мундштук, при этом третье горлышко закрыто гайкой с серебряным вкладышем.

4. Дыхательный тренажер по п. 1, отличающийся тем, что два горлышка крышки закрыты гайками с серебряными вкладышами, а на третьем горлышке зафиксирован шланг с мундштуком.
