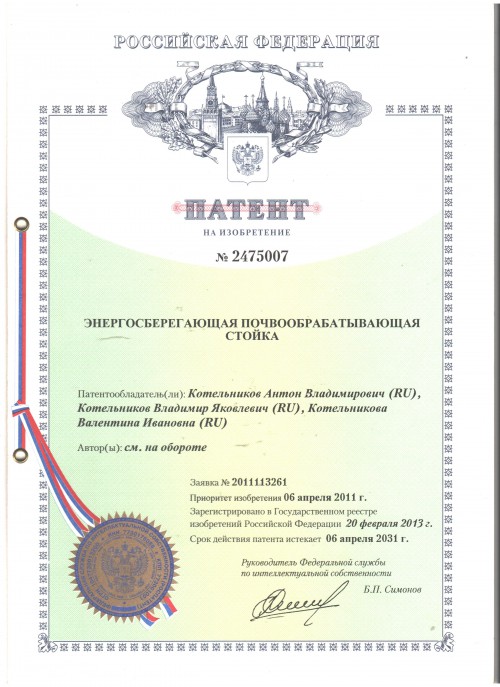

Энергосберегающая почвообрабатывающая стойка

Изобретение относится к области сельскохозяйственного машиностроения, а именно для обработки почвы, и может быть эффективно использовано в системе энергосберегающих экологически безопасных обработок почвы при разных технологиях выращивания сельскохозяйственных культур и разных глубин обработки почвы. Задача изобретения - снижение затрат энергии, повышение качества обработки почвы.

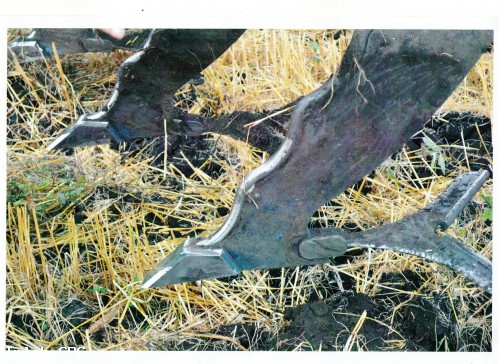

Стойка содержит задний и передний контуры. Передний контур стойки образован двумя или более пересекающимися отрезками циклоид. Максимальные углы наклона касательных к траекторий каждой пары отрезков циклоид в точках их пересечения не превышают угла трения почвы о металл. При выполнении переднего контура стойки, образованного более чем двумя отрезками циклоид, передний контур стойки по высоте имеет пилообразный профиль. Угол между прямой линией, соединяющей точки пересечения смежных отрезков циклоид меньше угла трения почвы о металл на величину, равную половине углов наклона, касательных к отрезку каждой циклоиды, охватывающих половину ее отрезка. Высота стойки пропорциональна глубине обработки почвы. Количество отрезков циклоид увеличивается с увеличением глубины обработки почвы. Стойка на заднем контуре имеет кронштейны, шарниры и штангу. Такое конструктивное выполнение позволит снизить затраты энергии и повысить  качество обработки почвы и, как следствие, урожая сельскохозяйственных культур.
