Спортивный тренажер

Презентация гимнастического тренажера статических нагрузок «Самсон»

Изобретение относится к устройствам для гимнастических упражнений, а именно тренажеру, предназначенному для скоординированной тренировки сухожилий и мышц различных частей тела при статических нагрузках, который ориентирован на широкий круг пользователей, желающих укрепить свою мышечную систему в процессе участия в компьютерной игре. Может быть использован как опытными спортсменами, так и лицами, страдающими заболеваниями опорно-двигательного аппарата для улучшения работы различных мышечных групп.

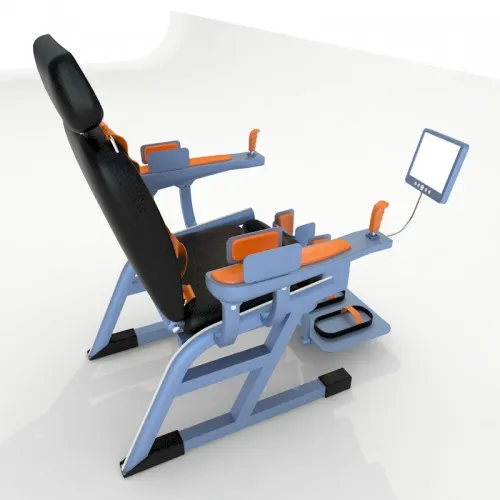

 Тренажер для тренировки частей тела человека содержит кресло со спинкой 1, сиденьем 2 и подлокотниками 3. Каждый из подлокотников 3 расположен на первой и второй вертикальных стойках 4 и 5, в свою очередь закрепленных по боковым краям сиденья 1 кресла.

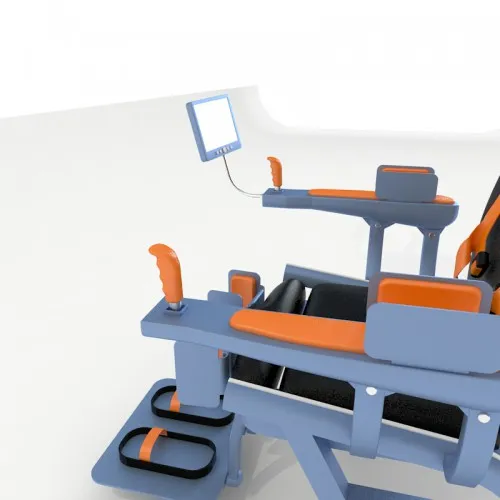

Ручки 6 для кистевого хвата снабжены рукоятками с фиксаторами положения запястья (не показаны) и жестко связаны с подлокотниками 3 кресла посредством планок 7 (фиг.4). Металлически пластины 8 для упора бедер расположены на передних ножках (не показаны) кресла с возможностью вертикального перемещения вдоль передних ножек кресла.

Площадка 9 для ступней расположена параллельно сиденью 2 и связана с торцами передних ножек.

Ограничители 10 горизонтальных продольных и поперечных перемещений правой и левой ступней ног размещены на площадке 9 и могут быть выполнены из металлических пластин.

Ограничители вертикального перемещения правой и левой ступней ног представляют собой ремень на липучке.

Локтевые ограничители 11 закреплены на подлокотниках 3 кресла. Блок регистрации и обработки информации о параметрах перемещения включает аналого-цифровой преобразователь, подключенный к персональному компьютеру с монитором (не показаны), связанные с преобразователем датчики давлений (не показаны) и датчики напряжений 12, в качестве которых могут быть использованы тензодатчики.

Датчики 12 напряжений размещены на противоположных поверхностях и торцах планок 7 и симметрично по периметру ручек 6, на противоположных поверхностях пластин 8 для упора бедер, на ограничителях 10 горизонтальных перемещений правой и левой ступеней, на внутренней и наружной поверхностях спинки 1 кресла, на обращенных друг к другу участках поверхности вторых вертикальных стоек 5, расположенных ближе к спинке 1 кресла, закреплено по одному датчику напряжений 12, на участке поверхности каждой из вертикальных первых стоек, расположенной дальше от спинки кресла, обращенном ко второй стойке 5, расположенной ближе к спинке 1, закреплен первый датчик 13 напряжений, соответственно на участке каждой из вертикальных первых стоек 4, обращенном к участку с закрепленным первым датчиком 13, закреплен второй датчик 14 напряжений.

Передние ножки кресла могут быть связаны с задними ножками горизонтальными элементами жесткости.

Ограничители вертикального перемещения ступней ног выполнены в виде ремней с креплением «липучка».

Датчики давления могут быть размещены под ограничителями правой и левой ступней ног, фиксирующие ленты расположены на спинке кресла и на пластинах для упора бедер.

За счет электронного измерения усилий обеспечивается вывод динамической картинки, отражающий прикладываемые усилия на монитор компьютера, что позволяет обеспечить биологическую обратную связь и управление компьютерными образами в реальном времени, что коренным образом изменяет как мотивацию, так и ощущения тренируемого. Установка датчиков 12 напряжений производится следующим образом.

Датчики 12 напряжений и датчики 13 и 14 напряжений (тензодатчики) крепятся в местах установки с двух сторон, чтобы измерять напряжения, возникающие при изгибе как в одну, так и в другую стороны.

Кроме того, они устанавливаются симметрично для левой стороны тела и для правой. Крепление датчиков 12 на ручке 6 производится следующим образом. Сама рукоятка делается с фиксаторами положения запястья.

Датчики 12 устанавливаются с четырех сторон, чтобы измерять возникающие напряжения по всем четырем направлениям возможного изгиба.

Крепление датчиков 12 на подлокотниках производится следующим образом.

Обеспечивается ограничение и измерение прикладываемых усилий при попытке поднять рукоять, используя в качестве рычага предплечье (вверх или вниз - датчики 12 (A1 и A2) или влево, вправо - датчики 12 (A3, A4).

При движении предплечья вперед или назад используются датчики 12 (14(A5) и 13(A6)), а при отклонении плеча в сторону - датчик 12 (A7).

Изобретение представляет собой аппаратно-программный комплекс, включающий специализированное кресло и монитор компьютера. Компьютер с монитором (как демонстрационного игрового элемента тренировки) связан дистанционно с датчиками кресла.

Информация со всех датчиков 12, 13 и 14 дистанционно поступает в компьютер, где она обрабатывается и преобразуется в видеообразы, которые участвуют в условной компьютерной игре.

Прикладываемые в кресле усилия преобразовываются в простые легко интерпретируемые сигналы с аналогичными усилиями условного героя игры.

Целью игры может быть простая или усложненная игра с определенным объективным отражением физических возможностей тренирующегося в динамике с учетом достижений на любом отрезке времени с элементами статистической обработки.

Это позволяет его хорошо мотивировать и отражать его текущее физическое состояние с целью его фиксации и анализа динамики изменений в зависимости от количества тренировок прикладываемых физических и волевых усилий.

Хорошая игровая мотивация в зависимости от качества игры и психологических особенностей и предпочтений тренирующегося позволяет существенно быстрее достичь результата - физической силы, реакции, выносливости.

Вся информация о тренировках накапливается для сравнительного анализа и предоставления информации о тренировках в удобной и наглядной форме, что позволит оценить и сравнить уровень развития отдельных мышц и сухожилия, а также видеть свое физическое состояние, «положение» относительно других тренирующихся в зависимости от пола, возраста, роста, веса, игры и других имеющихся в компьютере характеристик (успехи в конкретной игре, длительность тренировок и многие другие параметры, которые можно искусственно создать для формирования нужных стимулов и создания атмосферы успеха).

Крепление датчиков в пластине для бедра. Направления усилий указаны стрелками - налево и направо. Датчики 12 (А8) используются для измерения усилий по отклонению бедра в стороны (влево или вправо), а датчики спинки кресла 12(А9) используются для измерения усилий групп мышц пресса, спины и бедер при попытке отклонить спину назад или подать ее вперед.

Спинка 1 кресла крепится к спине тренирующегося ремнями перекрестно - от левого плеча к правому поясу и от правого плеча к левому поясу. Крепление датчиков 12 на пластинах для ступни (левой и правой), вид сверху производится следующим образом. Кроме того, под пластинами подошвы ног дополнительно установлены датчики давления.

Металлические ограничители движения ступни (вперед, назад, влево и вправо) с установленными датчиками 12 крепятся на площадке 9 (на общей пластине). От вертикальных перемещений ступни ограничивает ремень на липучке.
